3D Structure Viewer 是一个 Web 交互式导航工具，通过该工具可以查看计算模型、显示分析结果和识别动态视图计算过程中报告的警告。除了 Revit 中可用的结果类型外，还可以显示模型的其他结果类型并浏览每个图元的详细结果。
访问
您可以从 Autodesk® 360 Structural Analysis 网站上的“模型”页面访问 3D Structure Viewer。若要执行该操作，请单击
(3D Structure Viewer)，位于模型中每个已执行分析的表格中。
3D Structure Viewer 也可从以下区域选定分析的报告中使用：
- 常规视图
- 结构模型（仅在静态分析报告中）
- 分析过程中检测到的警告列表。 注： 您也可以从列表单击选定的警告链接以打开其三维视图。

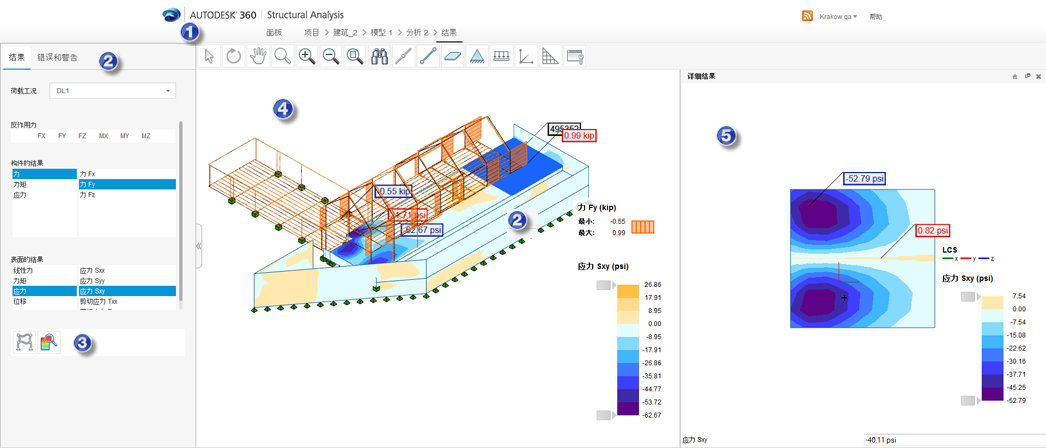

概述
- 1. 导航和设置
-
包含的命令可以操纵视图中的模型，并指定模型和结果的显示设置。请参见：3D Structure Viewer 中的模型操纵和设置。
- 2. 选项卡
-
- 结果。
- 错误和警告
显示在三维视图分析过程中报告的错误和警告。该选项卡显示了计算过程中报告的包含错误或警告的分析。导致错误或警告的模型图元会标有其在 Revit 中的图元 ID。
- 3. 其他可用的结果仅适用于网站
-
您仅可以在网站上显示和浏览其他结果类型。无法将其下载到 Revit。 可用的结果类型取决于分析类型。您也可以显示视图中选定图元的详细结果。请参见：3D Structure Viewer 中的结果和在 3D Structure Viewer 中可视化结构分析结果。
- 4. 三维视图

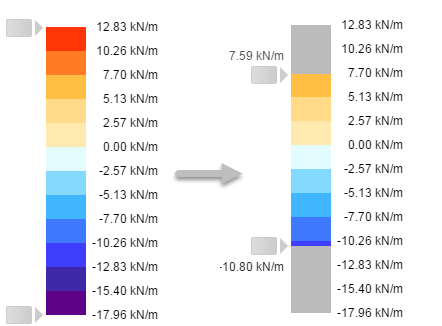

- 这是三维视图中的计算模型。显示了模型的选定结果类型。在“设置”对话框中指定显示设置。若要缩小结果的值范围，请单击并按住图例范围，并将其向上和向下移动。
- 5. 详细结果视图
- 在您单击
了解详细结果图标后，会显示详细结果视图。 该视图会显示在三维视图中 (4) 选定图元的选定结果类型极值、贴图（用于曲面图元）和图表（用于构件）。您也可以显示在选中时的结果值。
要求
3D Structure Viewer 需要在浏览器中启用 WebGL 技术。
如果不支持 WebGL，则显示器中会显示相应的信息。有关 WebGL 的详细信息，请参见 www.khronos.org/webgl。
注： 我们强烈建议您更新到所用浏览器的最新版本。
