导出墙、结构楼板、楼板和非结构图元

墙、结构楼板和所有非结构图元可以作为自由形式体量图元导出到 AutoCAD Architecture 中。

在 AutoCAD Architecture 中可以将体量图元转换为下列对象：

• 墙
• AutoCAD 三维实体
• 结构楼板
• 屋顶
• 空间

墙、门和窗

可以将结构墙和建筑墙导出到 AutoCAD Architecture 中。 将把墙转换为可以转换为 AutoCAD Architecture 墙的自由形式的体量图元。 墙上的窗和门将导出为简单的洞口，可以将 AutoCAD Architecture 窗和门插入其中。 窗或门的物理表示也会导出为 AutoCAD 块参照。

示例

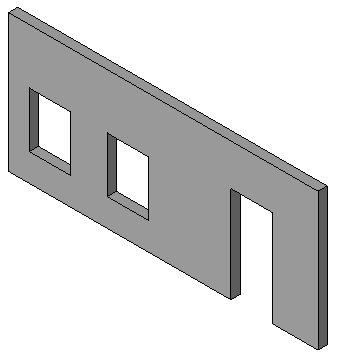

Revit 中带洞口的墙

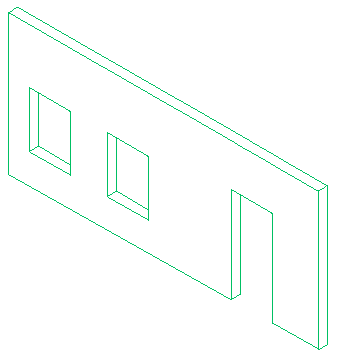

转换为带洞口墙的 AutoCAD Architecture 体量图元

结构楼板、楼板和基础

Revit 中的结构楼板、楼板和基础可以作为自由形式体量图元导出到 AutoCAD Architecture 中。

重要： 如果这是您首次尝试导出到 AutoCAD Architecture 中，则需要执行以下操作：

在 Revit.ini 的“导出”部分中，添加关键字 ExportACAObjects，并将其值设置为 1。

将图元导出到 AutoCAD Architecture 的步骤

1. 在 Revit 中创建墙、结构楼板和其他非结构图元。
2. 单击 “导出”“CAD 格式” （DWG 文件）。
3. 在“DWG 导出”对话框的“选择导出设置”下，单击 （修改导出设置）。
4. 根据需要在其他选项卡上指定导出选项，然后单击“确定”。
5. 在“DWG 导出”对话框的“导出”列表中，选择“<任务中的视图/图纸集>”。
6. 选择要导出的三维视图。 请参见用于导出的视图/图纸集。
7. 单击“下一步”。
8. 在“导出 CAD 格式”对话框中，确认已选择“AutoCAD DWG 文件 (*.dwg)”作为“文件类型”。
9. 单击“确定”。

   将以 DWG 文件的形式导出选定视图。

10. 若要在 AutoCAD Architecture 中打开导出的图形，请执行以下操作：
    • 打开 AutoCAD Architecture。
    • 单击 “打开”“图形”，然后打开导出的 DWG 文件。

      如果需要，可以在 AutoCAD Architecture 中修改生成的自由形式体量图元，或者将它们转换为墙、结构楼板、屋顶板、空间或 AutoCAD 三维实体。 有关详细信息，请参见 AutoCAD Architecture 帮助。
