绘制平面钢筋

使用常用的绘制工具在有效主体中手动放置钢筋形状。

如果钢筋草图共享以下属性，则这些钢筋草图将映射到现有形状：

• 线段数
• 连接线段的形状
• 弯钩数
• 弯钩的方向
• 弯钩的弯曲尺寸标注
• 形状类型：标准或镫筋

如果草图与现有形状不匹配，则会在“钢筋形状”浏览器和选项栏的“钢筋形状类型”下拉列表中创建一个新的形状。

1. 单击“结构”选项卡“钢筋”面板（钢筋）。
2. 单击“修改 | 放置钢筋”选项卡“放置方向”（或“放置透视”）面板（绘制钢筋）。
3. 在提示下，选择将设置为钢筋主体的图元。
4. 使用绘制工具绘制钢筋形状。

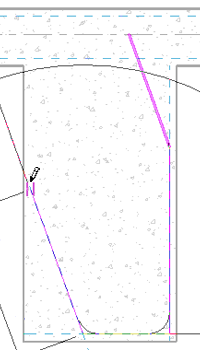

   绘制钢筋形状

5. 将弯钩添加到钢筋形状的端点。

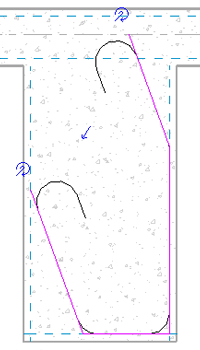

   将钢筋弯钩添加到绘制的形状中

6. 确定钢筋弯钩的位置和方向。

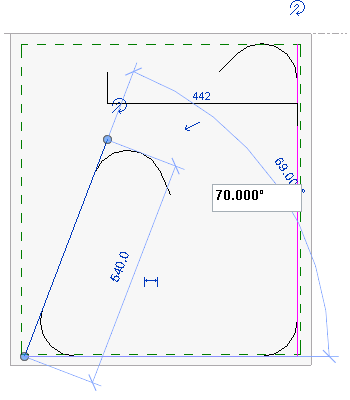

   提示： 当在草图模式中操纵线段时，可以单击临时尺寸标注并输入新值，以便手动定义长度和角度尺寸。 可以将这些临时值设为永久值。


7. 单击“修改 | 创建钢筋草图”选项卡“模式”面板（完成编辑模式），以接受草图并放置新形状。 新钢筋形状将捕捉到保护层参照，从而调整其形状。
   注： 在钢筋转换为形状时，将放弃尺寸标注。
