放置钢筋

将单个钢筋实例放置在有效主体的剖面视图中

1. 单击“结构”选项卡 “钢筋”面板下拉列表 “钢筋设置”。 确定钢筋形状匹配是否参照了弯钩。 在将任何钢筋放置到项目中之前，请务必指定此选项，因为在以后的设计过程中将无法更改。 完成后，请关闭对话框。
2. 单击“结构”选项卡“钢筋”面板（钢筋）。
   注： 选中有效钢筋主体图元时，在其“上下文选项卡”中也可以找到该工具。
3. 在“属性”选项板顶部的“类型选择器”中，选择所需的钢筋类型。
4. （可选） 如有必要，请单击“修改 | 放置钢筋”选项卡“族”面板（载入形状）以载入其他钢筋形状。
5. 在选项栏上的“钢筋形状选择器”或“钢筋形状浏览器”中，选择所需的钢筋形状。
6. 选择放置平面。 在“修改 | 放置钢筋”选项卡 “放置平面”面板中，单击以下放置平面之一：
   • （当前工作平面）
   • （近保护层参照）
   • （远保护层参照）

   此平面定义主体上钢筋的放置位置。

7. 选择放置方向或透视。

   平面钢筋

   在“修改 | 放置钢筋”选项卡 “放置方向”面板中，单击以下放置方向之一：

   • （平行于工作平面）
   • （平行于保护层）
   • （垂直于保护层）

   方向定义了在放置到主体中时的钢筋对齐方向。

   多平面钢筋

   在“修改 | 放置钢筋”选项卡 “放置透视”面板中，单击以下放置透视之一：

   • （俯视）
   • （仰视）
   • （前视）
   • （后视）
   • （右视）
   • （左视）

   透视定义了多平面钢筋族的哪一侧平行于工作平面。

8. 如果将标准样式钢筋放在与镫筋/箍筋样式钢筋相邻的位置，则标准钢筋将沿着镫筋/箍筋钢筋的边缘进行捕捉。 这包括镫筋/箍筋钢筋的直边及圆角和弯钩。
9. 单击以将钢筋放置到主体中。 如有必要，在放置时按空格键，以便在保护层参照中旋转钢筋形状的方向。 放置后，可以通过选择钢筋，然后类似地使用空格键来切换方向。

   如果需要将钢筋和主体的远边平行放置，请将光标放置在该边附近，然后按住 Shift 键。该边将高亮显示。继续按住 Shift 键，将钢筋放置在所需的位置。

   钢筋长度默认为主体图元的长度，或者保护层参照限制条件内的其他主体图元的长度。 要编辑长度，请在平面或立面视图中选择钢筋实例，并根据需要修订端点。

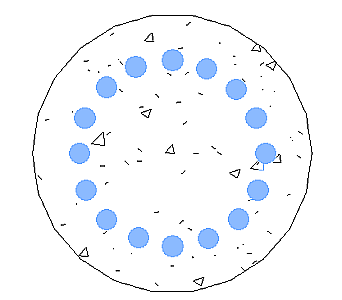

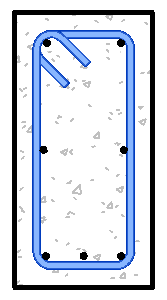

   柱中放置的垂直钢筋	梁中的钢筋

   注： 要更改钢筋形状的主体，请选择钢筋形状，然后单击“修改 | 结构钢筋”选项卡“主体”面板（拾取新主体）。 然后选择新的钢筋主体。
