载荷和约束杆销眼

在此步骤中，我们将向杆销眼指定销约束和 1500 磅的力，以使杆销眼处于拉伸状态。

1. 从“选择”选项卡中，将选择类型更改为“表面”。

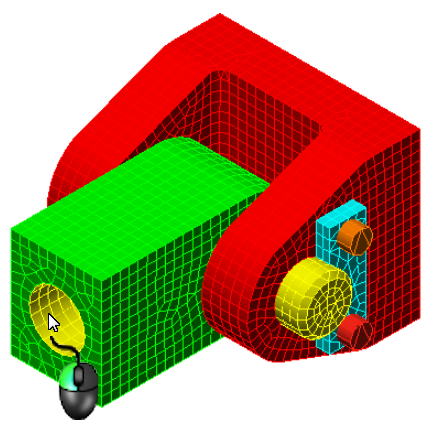

2. 选择杆销眼的内表面。



3. 单击“设置”“约束”“销约束”。

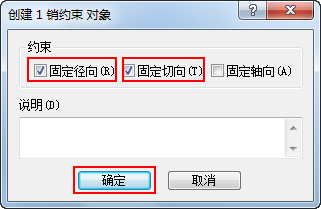

4. 选中“固定径向”和“固定切向”，然后单击“确定”。

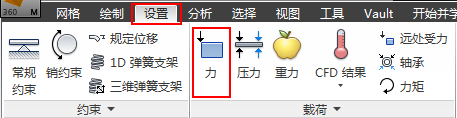

5. 确认杆销眼内表面仍处于选中状态。单击“设置”“载荷”“力”。

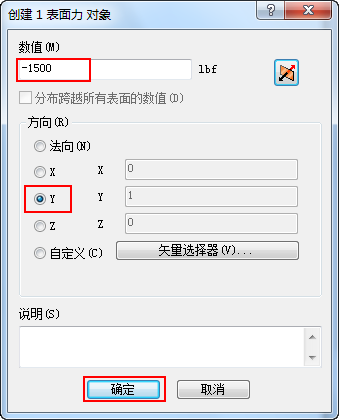

6. 输入 -1500 作为“数值”，然后选择“Y”。单击“确定”。

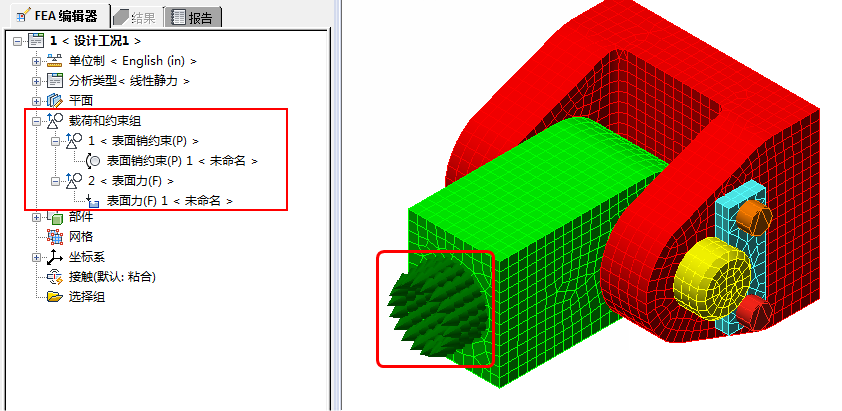

   外观如下...



7. 单击键盘上的 Esc 键清除选择列表。
