约束连接叉
在此步骤中，我们将为四个螺栓孔指定固定约束，以此约束连接叉。
需要在浏览器中启用Javascript 才能观看此视频。
使用 ViewCube，单击顶部、右侧和背面相交的角。当光标指向该角时，将以浅蓝色亮显。

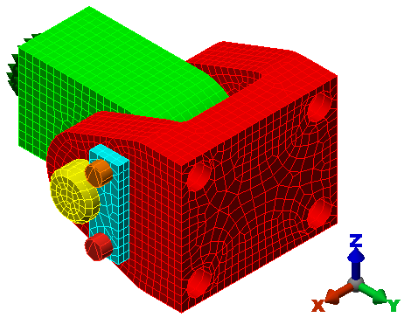

单击该角将生成一个等轴视图，用于显示连接叉底座中的安装孔。该视图应按下图所示定位：
单击
“设置”
“约束”
“常规约束”
。

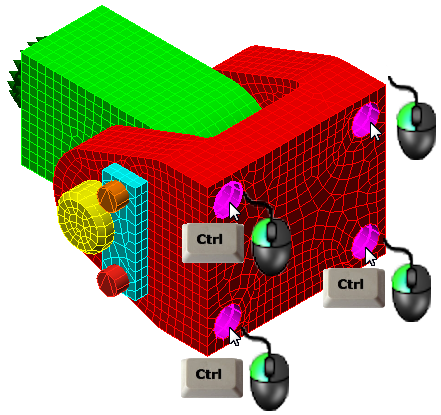

选择一个螺栓孔的内表面。在按住
Ctrl
键的同时，选择其他三个孔的内表面。

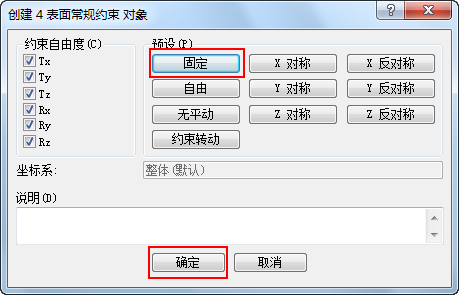

依次单击
“固定”
和
“确定”
。
注：
单击
“固定”
时，会自动约束所有平动自由度和旋转自由度。

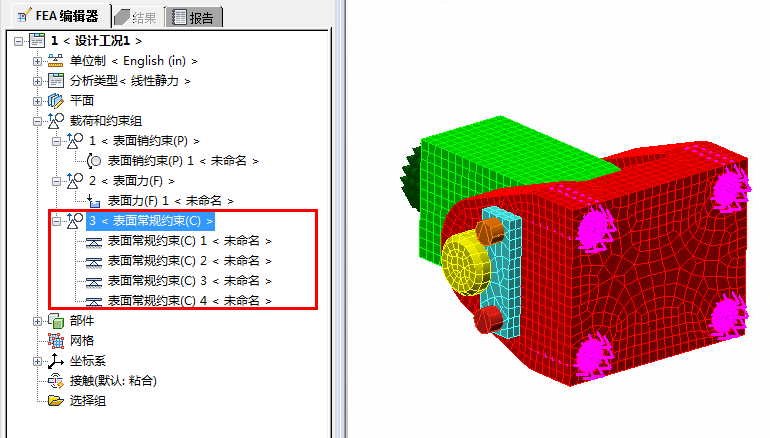

外观如下...
