创建两个结构化网格

1. 单击 “网格”“结构化网格”“两个对象之间”。

   若要在右侧小圆弧和直线之间创建一个 16x16 网格...

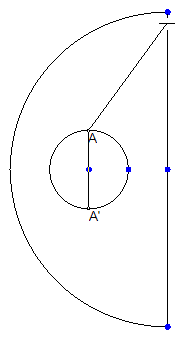

   1. 在“AA'”字段中键入 16，在“AB”字段中键入 16。这会沿选定草图对象以及两个对象之间的距离设置分割。

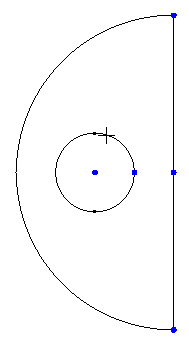

   2. 单击右侧小圆弧的顶部附近，如下图所示。

   3. 单击直线顶部附近。

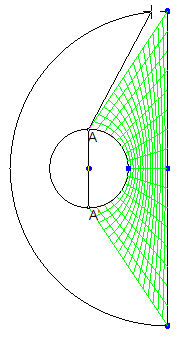

   4. 单击“应用”。

   要在左侧两个圆弧之间创建一个 16 x 16 的网格...

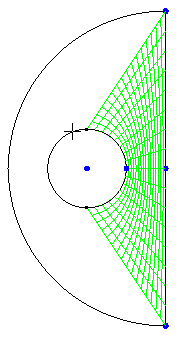

   5. 单击左侧小圆弧的顶部附近。

   6. 单击大圆弧的顶部附近。

   7. 单击“应用”。
   8. 按 Esc 键以退出 “两个对象之间”网格命令。
2. 单击 “视图”“导航”“方向”“等轴视图”。

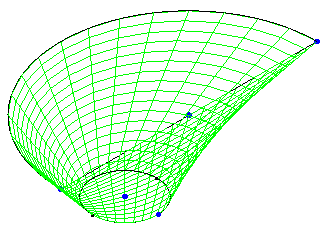

   模型如下图所示。



下一步
