创建圆柱部分

现在，我们将通过获取半圆柱底部边的连接副本，同时朝 Z 方向移动来创建加料斗的圆柱部分。

单击 “视图”“导航”“方向”“前视图”。

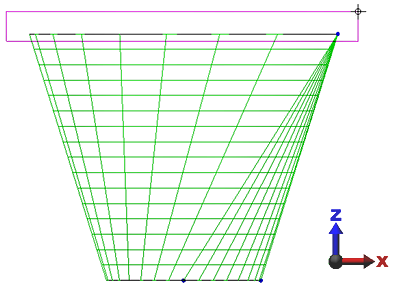

在 “选择”“形状”“点或矩形”和 “选择”“选择”“直线”命令处于活动状态时，单击并拖动绘制一个包围模型顶部边的矩形。

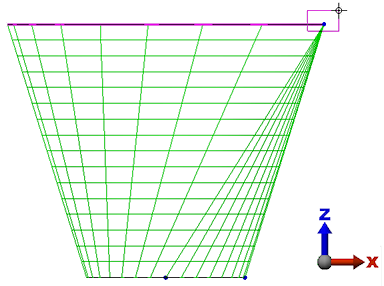

按住 Ctrl 键并绘制一个包围模型的右上角的矩形。

这会从选择集中删除沿该直边的线。我们不希望复制这些线，因为这样将在圆柱的中间产生一面墙。
单击 “绘制”“图案”“移动或复制”。
1. 激活“复制”复选框。
2. 在相邻字段中键入 16。
3. 激活“连接”复选框。
4. 在“总距离”字段中键入 20。
5. 激活“DZ”单选按钮。
6. 单击“确定”。
单击 “视图”“导航”“方向”“等轴视图”。

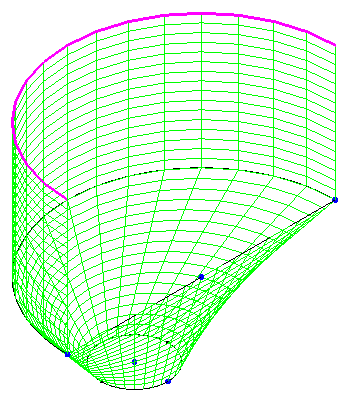

模型如下图所示。
