创建和修改小圆

现在，我们将在 XY 平面下方 16 英寸的新平面中创建一个小圆。接着，我们将该圆分成两个圆弧并对它们进行定向，以便我们可以创建结构化网格。

1. 右键单击浏览器（树视图）中的“平面”标题，然后选择“新建平面”。
   1. 在“平面”下拉列表中选择“XY”。
   2. 激活“使用偏移”复选框。
   3. 在“使用偏移”下方的距离输入字段中键入 -16。
   4. 单击“确定”以创建一个 Z = -16 英寸且与 XY 平面平行的平面。“平面 4” 标题将出现在浏览器中的“平面”下面。
2. 右键单击“平面 4”标题，然后选择“草图”。
3. 单击 “绘制”“绘制”“圆”“圆心和半径”。然后…
   1. 在“X”字段中键入 -10，然后按 Enter 键将点 (-10, 0, -16) 指定为圆心。由于我们在 Z = -16 的平面中绘制草图，因此所有 Z 坐标均自动设置为 -16，而与在“Z”输入字段中指定的值无关。
   2. 在“X”字段中键入 -5，然后按 Enter 键将点 (-5, 0, -16) 指定为圆上的点。
   3. 单击“应用”。
   4. 按 Esc 键退出圆命令。
4. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“构造对象”命令处于活动状态时，单击圆选中它。
5. 单击 “绘制”“修改”“分割”。
   • 单击“确定”将圆分成两个圆弧。。
6. 单击并拖动以绘制一个包围圆的选择矩形，以同时选择两个小圆弧。
7. 单击 “绘制”“图案”“旋转或复制”。
   1. 在“总角度”字段中键入 90。
   2. 激活该对话框的“转动轴”部分中的“DZ”单选按钮。
   3. 单击“选择中心点”。
      • 单击小圆中心处的构造顶点以使用该点作为旋转中心点。
   4. 单击“确定”。现在，这两个小圆弧与大圆弧和直线的定向方式相同。这是在这些构造对象之间构建正确的结构化网格所必需的。对于所有四个构造对象，端点位于 Y 轴正方向和 Y 轴负方向。
8. 右键单击浏览器中的“平面 4”标题，然后取消选择“草图”以退出草图模式。

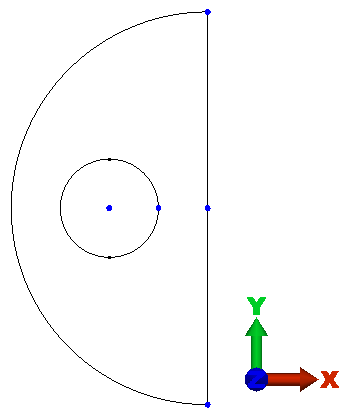

   此时，模型应如下图所示。
