首先绘制一个圆弧和一条直构造线，它们构成左侧圆锥部分顶部的外围。
- 展开浏览器（树视图）的“平面”分支，右键单击“平面 1 < XY(+Z) >”标题，然后选择“草图”。
- 单击
“绘制”
“绘制”“圆弧”“圆心和端点”。 - 按 Enter 键将原点定义为圆弧的圆心。
- 在“Y”字段中键入 -20，然后按 Enter 键将点 (0, -20, 0) 指定为圆弧的第一个端点。
- 在“Y”字段中键入 20，然后按 Enter 键将点 (0, 20, 0) 指定为圆弧的第二个端点。
- 单击“应用”。
- 按 Esc 键退出圆命令。
- 单击

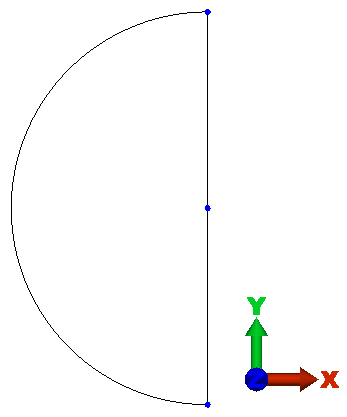

“视图”“导航”“包括(所有对象)”。圆弧应如下图所示。
注： 如果我们要围绕 YZ 平面镜像产生的一半结构，则必需是此圆弧方向。我们所构建的结构如下面的一半模型图中所示（刚刚创建的圆弧亮显）。请注意，该结构是围绕 YZ 平面对称的。
- 单击
“绘制”“绘制”“直线”。 - 单击圆弧的一个端点，然后单击圆弧相反一端的端点。在接近端点时会显示一个挂锁光标，表示线会固定到该点。
- 按 Esc 键两次以退出线命令。
- 右键单击浏览器中“平面”标题下方的“平面 1 < XY(+Z)”标题，然后取消选择“草图”。
模型应如下图所示。
