接触对

请记住,仅当节点处于连接状态时,载荷才能从一个单元传递到相邻单元。通常,由于网格是连续的,因此一个部件中的单元会直接通过节点连接。

模型中不同部件的连接方式取决于浏览器(树视图)中的“接触”标题。如果不同部件的两个表面发生接触,则它们会基于默认接触类型连接在一起,除非创建了特定的接触对并将其定义为不同的接触类型。有关可用的接触类型和网格要求的说明,请参见接触类型页面。

生成接触对

如果默认接触类型不适合接触对,则需要创建特定的接触对并将其指定给合适的接触类型。

自动接触对

处理 CAD 模型时,可以选择要界面自动创建模型中的所有接触对的列表,还是手动创建接触对。此选项将通过 “选项”“CAD 导入”选项卡设置;“整体 CAD 导入选项”按钮,然后相应地设置“自动创建接触对”选项。

添加其他接触对

无论接触对是否为自动创建的,都可以创建其他接触对。如果用户希望两个部件接触(而不是部件上的各个表面接触),或两个表面最初未接触,或由于原始条目已被删除,则可能需要此项。此外,必须手动指定手动创建的模型中的接触对。

有两种方法可用于创建其他接触对:

不允许同一部件的不同表面之间发生接触,非线性应力面对面接触除外。(使用“接触”树可以在单个部件中创建接触条目,但处理器不会对其进行处理。)

排序接触对

将接触对添加到模型后,它们会以创建的顺序列在浏览器的“接触”分支底部。再次打开模型时,将对接触对进行排序。有三种不同类型的接触条目:

接触列表的排序顺序为 A、C、B 和 D(升序)。

接触对的颜色

自动创建的接触对(或低于版本 23 时)在浏览器中使用黑色文本显示。用户显式创建的接触对在浏览器中使用蓝色文本显示。

提示: 在浏览器中选择接触对将在模型中亮显相应的线。若要轻松查看接触对,请在感兴趣的接触对的标题上单击鼠标右键,然后从上下文菜单中选择“隔离”命令。此时该接触对将亮显,而模型中的其他所有表面将隐藏。或者,若要查看未着色的模型,请使用“视图”“外观”“视觉样式”“边”“视图”“外观”“视觉样式”“网格”。如果模型的颜色使得用户难以看到亮显内容,请使用“视图”“外观”“着色依据”“部件”“视图”“外观”“着色依据”“表面”来更改显示。此外,还可以通过 “选项”对话框的“设置”选项卡设置亮显颜色。

假设三个不同的部件之间具有表面接触,这些部件的材料将在此处产生不同的静摩擦系数。用户必须创建两个接触对,并为每个接触对指定静摩擦系数。无法将默认接触类型设置为“表面”并设置两个不同的摩擦系数。

再举一例,假设模型中彼此交互的两个不同部件中有 50 个表面。如果不同的接触对具有不同的接触类型,则选择条目并更改每对的接触类型可能是最佳方法。但是,如果只有两对表面接触,而其他 48 对表面被视为粘合,则应将整个模型的默认设置设置为“粘合”。之后,选定其他两个表面并设置为“表面”接触。重点是尽可能减少必须定义的接触对数。指定模型中最普遍的默认接触类型。

接触的顺序会影响模型

如果创建了完全相同的接触对(即,复制接触对),则将仅使用浏览器中的第一个条目。后续条目将被忽略。如果在同一面上定义部件到部件和部件/表面条目,则部件/表面条目将控制该接触对的接触类型,其他接触的表面将遵循该部件设置。有关示例,请参见图 1。

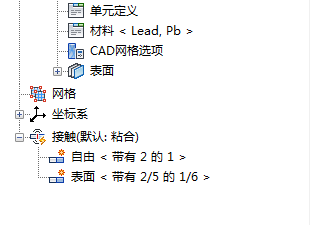

(a) 定义了相同的部件/表面接触。由于首先列出的是自由接触,因此其为采用的结果。 (b) 定义了相同的部件/表面接触。由于首先列出的是表面接触,因此其为采用的结果。
(c) 部件 1 表面 6 和部件 2 表面 5(1/6 与 2/5)之间的接触是更详细的较小区域,因此该面将采用表面接触。部件 1 和 2(1 与 2)之间的所有其他接触将采用自由接触。

(d) 与示例 (c) 中的接触对相同,但顺序相反。由于这两个条目不完全相同,因此结果与 (c) 相同:部件 1 表面 6 与部件 2 表面 5 之间采用表面接触,部件 1 和 2 之间的所有其他面接触均采用自由接触。
