 “外观”
“外观” “用户界面”
“用户界面” “显示标尺”和
“显示标尺”和
 “选项”
 “选项” “图形”命令可控制此项的可见性、位置和大小。
 “图形”命令可控制此项的可见性、位置和大小。  “外观”
“外观” “用户界面”
“用户界面” “显示小坐标轴”和
“显示小坐标轴”和
  “选项”
 “选项”  “图形”命令可控制此项的可见性和大小。

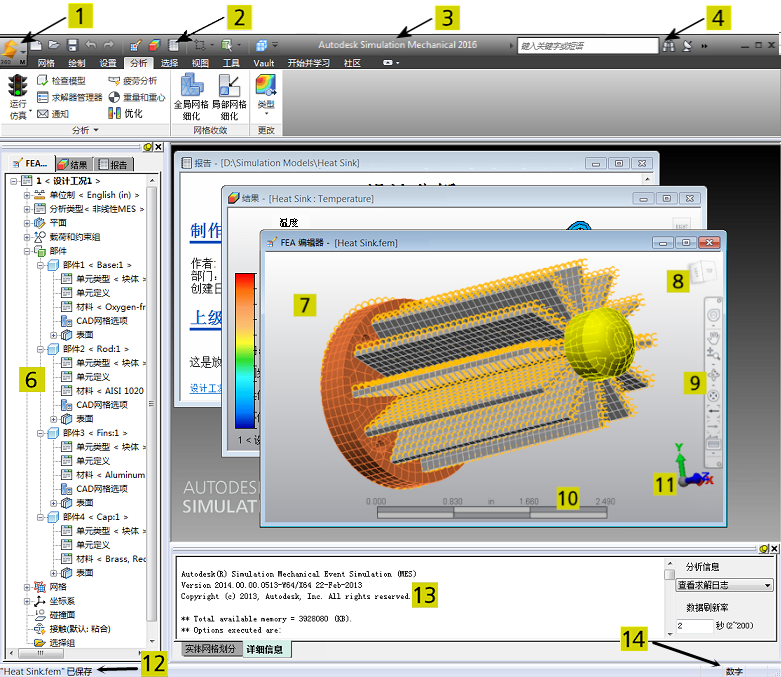

 “图形”命令可控制此项的可见性和大小。 此环境是主要的建模环境。使用该环境可以创建网格;应用载荷和约束;定义单元、材料和分析参数;执行分析。可以为通过不同的 CAD 实体建模应用程序创建的模型生成实体或中面网格。CAD 模型可以是单个部件或装配件。这些文件可以采用支持的专用 CAD 格式或通用文件格式。可以创建二维草图并对其进行网格划分以创建二维模型。还可以在此环境中手动绘制结构化网格。可以使用以下选项访问“FEA 编辑器”环境:
 “网格”(或类似命令)。该命令可能位于功能区或下拉菜单中,具体取决于应用程序。此操作会将模型传送到 Simulation Mechanical 的“FEA 编辑器”环境中。
“网格”(或类似命令)。该命令可能位于功能区或下拉菜单中,具体取决于应用程序。此操作会将模型传送到 Simulation Mechanical 的“FEA 编辑器”环境中。
  “打开”,然后在“文件类型”下拉框中选择适当的文件类型。文件类型将整理在“Autodesk Simulation FEA 文件”、“CAD 文件”或“非 Autodesk Simulation FEA 文件”标题下。模型将在“FEA 编辑器”环境中打开。
 “打开”,然后在“文件类型”下拉框中选择适当的文件类型。文件类型将整理在“Autodesk Simulation FEA 文件”、“CAD 文件”或“非 Autodesk Simulation FEA 文件”标题下。模型将在“FEA 编辑器”环境中打开。 查看所有分析的结果。此环境使用分析期间创建的多个输出文件并显示模型如何对外施载荷做出反应。可以通过在“FEA 编辑器”中选择“工具” “环境”
“环境” “结果”来访问“结果”环境。或者,可以在浏览器的顶部单击“结果”选项卡。在当前运行的分析完成后或在执行完“检查模型”操作后,“结果”环境将自动打开。对于某些分析类型,模型可以在进行求解时显示在“结果”环境中。例如,运行 MES 和瞬态热传递分析时,用户可以在进行求解时查看部分结果。
“结果”来访问“结果”环境。或者,可以在浏览器的顶部单击“结果”选项卡。在当前运行的分析完成后或在执行完“检查模型”操作后,“结果”环境将自动打开。对于某些分析类型,模型可以在进行求解时显示在“结果”环境中。例如,运行 MES 和瞬态热传递分析时,用户可以在进行求解时查看部分结果。
生成 HTML 报告以显示分析的结果。可以将在“结果”环境中创建的图像和动画插入报告中。还可以使用不同的文档格式保存报告。
默认情况下,环境可以检测正在使用的语言(根据 Windows 区域设置)并调整图形用户界面。若要切换到支持的任何其他语言,请执行以下步骤:
| 语言 | 环境变量的值 |
|---|---|
| 德语 | DEU |
| 英语 | ENU |
| 法语 | FRA |
| 意大利语 | ITA |
| 日语 | JPN |
| 简体中文 | CHS |
某些功能区选项卡及其包含的命令将记录在位于此页面底部的“本节中的主题”下列出的页面中。未列出的选项卡将记录在相应的仿真工作流主题内容中。例如:
