激活命令：
|
“模型” |
适用于单个喷嘴容器 |
|
“多个喷嘴” |
适用于圆柱上的头部（多个喷嘴容器） |
|
“多个喷嘴” |
适用于喷嘴上的头部（多个喷嘴容器） |
可以将多种类型的头部添加到圆柱末端或喷嘴末端。这是在“头部类型”下拉框中选择的。请参见图 1。
- 如果选择“平面”选项，则将在末端创建平板。
- 如果选择“球形”选项，则必须在“直径”字段中指定一个值。如果直径等于圆柱或喷嘴直径，则创建半球形头。否则，创建球体扇区。
- 如果选择“椭球形”选项，则可以使用“椭球形头使用的输入类型”下拉框中提供的三个选项定义头部的尺寸。
- 如果选择“直接输入直径和高度”选项，则必须在“直径”和“高度”字段中指定这些参数。如果头部直径大于圆柱直径，则连接将急剧弯曲。如果这两个直径相等，则连接将十分平坦。
- 如果选择“转动角度”选项，则必须在“直径”和“转动角度”字段中指定值。此选项将使用具有指定直径的圆的投影，该圆围绕垂直于圆柱长度的轴而转动。值 0 将会导致球形头。值 90 将会导致平头。
- 如果选择“椭球比”选项，则必须在“椭圆比”字段中指定一个值。此值是头部的半径与高度之比。其中，半径是圆柱直径的一半。此选项始终会在圆柱与头部之间创建平滑连接。
- 如果选择“准球形”选项，则必须在“球形半径(I.D.R.)”和“关节半径(I.C.R.)”字段中指定值。准球形几何体由两条曲线构成。球形半径是这两条曲线中的较大者，并用于指向头部中心。此值应大于圆柱半径。关节半径是这两条曲线中的较小者，并用于围绕头部的边。此值应小于圆柱半径。
- 如果选择“圆锥形”选项，则可以在“高度”字段中指定一个值。如果“高度”为 0，则创建平头。

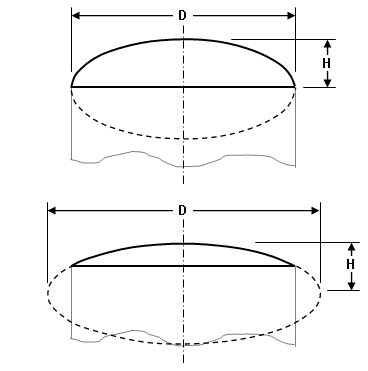

椭圆形头
D = 直径；H = 高度
准球形头
I.D.R. = 球形半径；I.C.R. = 关节半径

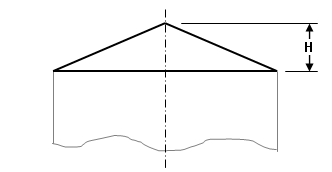

圆锥形头
H = 高度
图 1：各种头部的横截面
除平头以外的任何头部均可是凹面或凸面。这是由“头部方向”下拉框中选择的选项控制的。
如果需要在安装头部之前延伸圆柱（或喷嘴），请在“附加长度”字段中指定此距离。若要创建异径管，请在“附加长度的倾斜角”字段中指定倾斜角。正角将从指向头部的圆柱或喷嘴直径中减少该直径。Tan(a) = (D - Dh)/2/L。其中，D 是圆柱或喷嘴直径，Dh 是带头部的末端直径。
如果喷嘴安装于该头部，请激活“在头部上包含喷嘴”复选框，然后按“头部的喷嘴”按钮。有关详细信息，请参考页面头部的喷嘴。
