從面板元件、銘牌和端子產生報告萃取資訊。
查找輸入指令：AEPANELREPORT

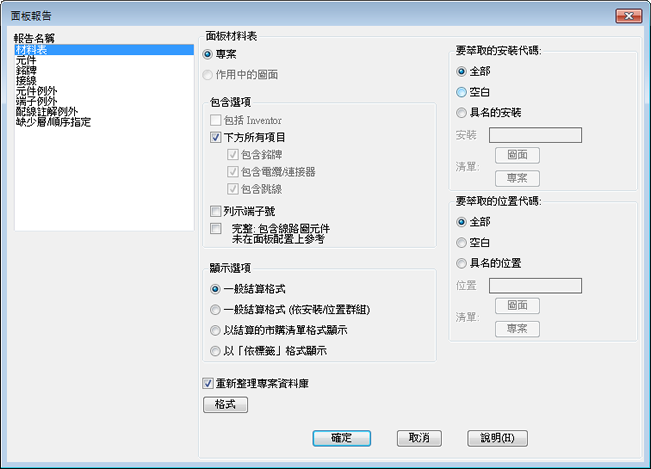

選項清單
將顯示以下選項。
註: 選項會因選取的報告名稱而異。
報告名稱
指定要執行的報告。
註: 在未來版本中，將不提供缺少層/順序指定報告。
報告範圍
指定是處理專案、作用中的圖面還是處理選取的物件。如果選取專案，某些報告會提供一個選項，以選取要處理的圖面。
要萃取的安裝碼
根據安裝值，篩選為報告萃取的資訊。
- 全部
- 萃取所有元件，而無論安裝值為何。
- 空白
- 僅萃取不具有安裝值的元件。
- 具名的安裝
- 僅萃取安裝值與在方塊中輸入的值相符的元件。支援萬用字元。
- 圖面。從作用中的圖面上使用的值清單中選取一個或多個安裝值。如果勾選材料表選項「包括 Inventor」，則「圖面」會停用。
- 專案。從專案中使用的值清單中選取一個或多個安裝值。
要萃取的位置代碼
根據位置值，篩選為報告萃取的資訊。
- 全部
- 萃取所有元件，而無論位置值為何。
- 空白
- 僅萃取不具有位置值的元件。
- 具名的位置
- 僅萃取位置值與在方塊中輸入的值相符的元件。支援萬用字元。
- 圖面。從作用中的圖面上使用的值清單中選取一個或多個位置值。如果勾選材料表選項「包括 Inventor」，則「圖面」會停用。
- 專案。從專案中使用的值清單中選取一個或多個位置值。
重新整理專案資料庫
指定使用最新圖面資訊更新專案資料庫。
重新顯示上次執行
顯示上次萃取的報告。
格式
開啟一個對話方塊，您可以在其中選取一種格式 (.set) 檔案。使用格式檔案預先定義要包括的欄位、欄位順序等。
僅限材料表報告
包含選項
- 包括 Inventor
- 如果您的專案連結至 Inventor 組合，將啟用此勾選方塊。指定在報告中包括連結的 Inventor 組合中的電子零件。如果連結裝置同時顯示在 AutoCAD Electrical 圖面和 Inventor 組合中，不會在報告中重複出現。
- 下方所有項目
- 指定在報告中包含銘牌、電纜、連接器和跳線資訊。使用各個勾選方塊可包括或排除對應項目。
- 列示端子號
- 以「端子排 ID:端子號」格式列示各個端子。否則，相同端子排中的端子會合併為帶有數量的單一項目。
- 完整
- 指定在報告中包括未在面板配置上找到的所有線路圖元件資訊。
顯示選項
- 一般結算格式
- 結合並結算具有相同目錄資訊的元件。子配件項目和多個目錄值會緊跟著主目錄項目報告為明細項。
- 一般結算格式 (依安裝/位置群組)
- 結合並結算具有相同目錄、安裝和位置值的元件。子配件項目和多個目錄值會緊跟著主目錄項目報告為明細項。
- 以結算的市購清單格式顯示
- 會報告每個目錄值，並將其做為單一明細項進行結算。子配件項目和多個目錄值會報告為單獨的明細項。
- 以「依標籤」格式顯示
- 具有指定元件標籤或端子標籤的所有例證都會報告為單一明細項。
僅限元件報告
選項
- 包含銘牌
- 指定在報告中包含銘牌資訊。
- 包含端子
- 指定在報告中包含跳線資訊。
略過元件
- 空白的裝置標籤值
- 指定要排除任何不具有標籤值的面板外形圖。
- 空白的製造商/目錄值
- 指定要排除任何未指定目錄的面板外形圖。
僅限元件和端子例外報告
報告條件
- 面板項目不在線路圖上
- 列示沒有相關線路圖端子的面板端子。
- 線路圖項目不在面板上
- 列示沒有相關面板端子的線路圖端子。
- 多個例證
- 列示重複的面板端子。
- 線路圖和面板之間不相符
- 列示端子面板和線路圖表現法之間的資料不相符之處。
