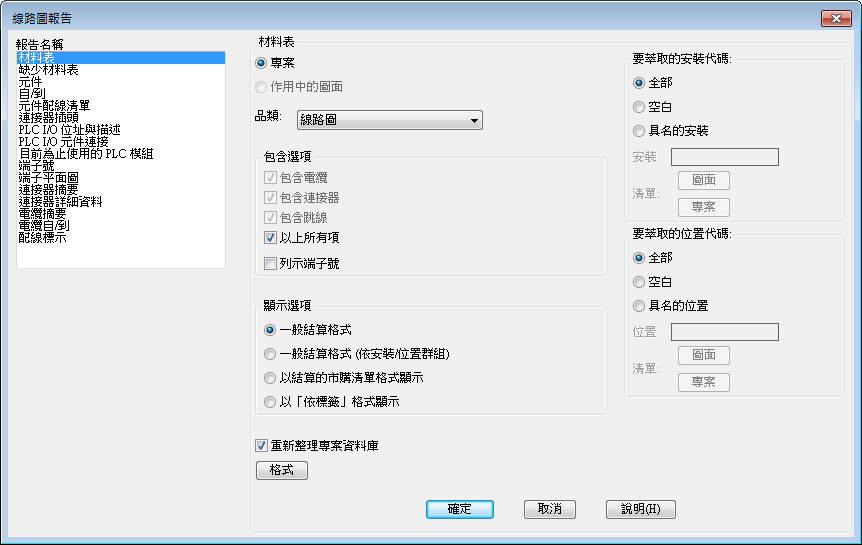

從線路圖元件和佈線產生報告萃取資訊。
查找輸入指令：AESCHEMATICREPORT
選項清單
將顯示以下選項。
註: 選項會因選取的報告名稱而異。
報告名稱
指定要執行的報告。
報告範圍
指定是處理專案、作用中的圖面還是處理選取的物件。如果選取專案，某些報告會提供一個選項，以選取要處理的圖面。
品類
依預設，報告會萃取線路圖元件。選取其他品類，為單線、單線總線鏈路、液壓、氣動、P&ID 或使用者定義的元件執行報告。這些元件會分別依照唯一的 WDTYPE 屬性值進行識別。
要萃取的安裝碼
根據安裝值，篩選為報告萃取的資訊。
- 全部
- 萃取所有元件，而無論安裝值為何。
- 空白
- 僅萃取不具有安裝值的元件。
- 具名的安裝
- 僅萃取安裝值與在方塊中輸入的值相符的元件。支援萬用字元。
- 圖面。從作用中的圖面上使用的值清單中選取一個或多個安裝值。
- 專案。從專案中使用的值清單中選取一個或多個安裝值。
要萃取的位置代碼
根據位置值，篩選為報告萃取的資訊。
- 全部
- 萃取所有元件，而無論位置值為何。
- 空白
- 僅萃取不具有位置值的元件。
- 具名的位置
- 僅萃取位置值與在方塊中輸入的值相符的元件。支援萬用字元。
- 圖面。從作用中的圖面上使用的值清單中選取一個或多個位置值。
- 專案。從專案中使用的值清單中選取一個或多個位置值。
重新整理專案資料庫
指定使用最新圖面資訊更新專案資料庫。
清單
顯示在上次更新接線表格之後已變更的圖面清單。使用此清單可決定是否要重新整理接線表格。
重新整理接線表格
指定使用最新的佈線資訊更新接線表格。
格式
開啟一個對話方塊，您可以在其中選取一種格式 (.set) 檔案。使用格式檔案預先定義要包括的欄位、欄位順序等。
僅限材料表報告
包含選項
- 包含電纜
- 指定在報告中包含電纜資訊。
- 包含連接器
- 指定在報告中包含連接器資訊。
- 包含跳線
- 指定在報告中包含跳線資訊。
- 以上所有項
- 指定在報告中包含電纜、連接器和跳線資訊。
- 列示端子號
- 以「端子排 ID:端子號」格式列示各個端子。否則，相同端子排中的端子會合併為帶有數量的單一項目。
顯示選項
- 一般結算格式
- 結合並結算具有相同目錄資訊的元件。子配件項目和多個目錄值會緊跟著主目錄項目報告為明細項。
- 一般結算格式 (依安裝/位置群組)
- 結合並結算具有相同目錄、安裝和位置值的元件。子配件項目和多個目錄值會緊跟著主目錄項目報告為明細項。
- 以結算的市購清單格式顯示
- 會報告每個目錄值，並將其做為單一明細項進行結算。子配件項目和多個目錄值會報告為單獨的明細項。
- 以「依標籤」格式顯示
- 具有指定元件標籤或端子標籤的所有例證都會報告為單一明細項。
僅限元件報告
選項
- 包含元件
- 指定在報告中包含線路圖元件資訊。
- 包含電纜標識
- 指定在報告中包含電纜資訊。
- 包含連接器
- 指定在報告中包含連接器資訊。
- 包含以上項的子項
- 指定在報告中包含子符號資訊。
僅限元件配線清單報告
選項
- 包含獨立端子
- 指定在報告中包含跳線資訊。
- 包含插頭-插座連接器
- 指定在報告中包含連接器資訊。
