Vytvoření kóty AEC s nastavením definovaným uživatelem

1. Otevřete paletu nástrojů, kterou chcete použít, a vyberte nástroj Kóta AEC.
   Poznámka: Případně můžete kliknout na kartu Výchozípanel Poznámkyrozevírací nabídka KótaKóta AEC Hledat nebo na kartu Poznámkypanel Kóty, kde vyberete jeden z dostupných nástrojů kót.
2. Na paletě Vlastnosti rozbalte nabídku Základní Obecné.
3. Vyberte styl.
4. Zadejte, které objekty nebo body chcete kótovat:

   Chcete-li...	Pak…
   kótovat objekty zadané ve stylu kóty AEC (vytvoření asociativní kóty)	vyberte objekty.
   kótovat základní bod objektů, které nelze nastavit ve stylu kóty AEC (vytvoří asociativní kótu)	vyberte více objektů.
   kótovat body OSNAP v objektech (vytvoří asociativní kótu)	ověřte, zda je zapnutá funkce OSNAP. Na příkazovém řádku zadejte příkaz p (Vybrat body) a vyberte body tím, že je uchopíte.
   kótovat neasociativní body ve výkresu (vytvoření neasociativní kóty)	ověřte, zda je vypnutá funkce OSNAP. Na příkazovém řádku zadejte příkaz p (Vybrat body) a zadejte body ve výkresu.

   Poznámka: Při přidávání kóty AEC není možné vybírat objekty zadané ve stylu a neasociativní body ve stejném příkazu. Po přidání kóty do výkresu však můžete podle potřeby připojovat objekty a body.

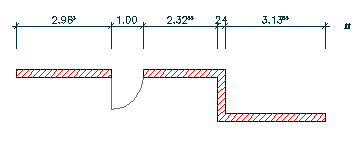

   Asociativní kóty stěny

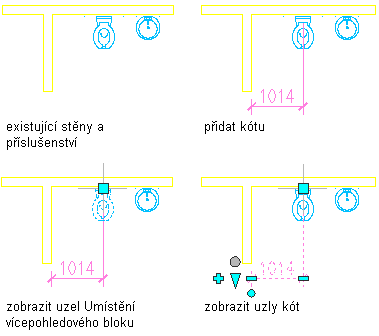

   Asociativní kóty vybrané ve vícepohledovém bloku

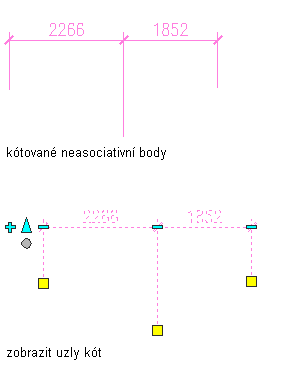

   Neasociativní kóty

5. Stiskněte klávesu Enter.
6. Zadejte styl, umístění, otočení a směr nové kóty.
