Zobrazení reprezentací zobrazení

Použijte tento postup k prohlížení reprezentací zobrazení v aktuálním výkresu.

1. Klikněte na kartu Správapanel Styl a zobrazeníSprávce zobrazení.
2. Rozbalte reprezentace podle objektu a vyberte objekt.

   Reprezentace zobrazení mohou mít různé ikony v závislosti na funkci ve výkresu.

   Ikona	Popis
   	Standardní reprezentace zobrazení s vlastnostmi, které může uživatel nastavit.
   	Uživatelsky definovaná reprezentace zobrazení s vlastnostmi, které může nastavit uživatel.
   	Reprezentace zobrazení bez vlastností definovatelných uživatelem.

   V pravém podokně řady vypíší reprezentace zobrazení, které existují pro tento objekt a sloupce vypíší sady zobrazení. Zaškrtávací políčko pod sadou zobrazení zobrazuje, že reprezentace zobrazení je v této sadě zobrazení použita. Reprezentace zobrazení může být použita v vícenásobných sadách zobrazení.

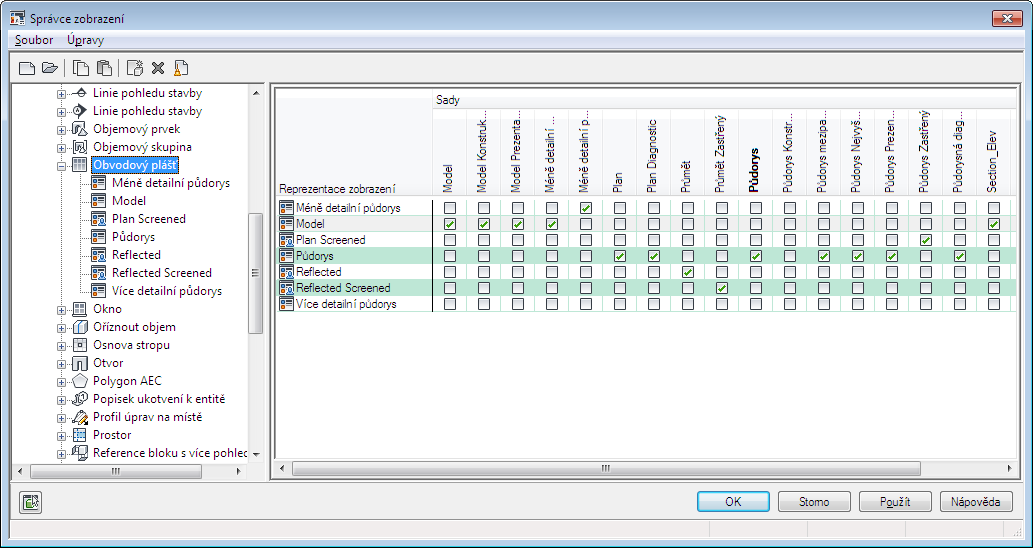

   Reprezentace zobrazení obvodového pláště je použita v sadách zobrazení

   Ikona vedle názvu reprezentace zobrazení označuje zda je to předdefinovaná reprezentace zobrazení nebo vlastní reprezentace zobrazení ( ).

3. Klikněte na tlačítko OK.
