Decision

Decision

Zadejte dvě možnosti geometrie, jejichž použití závisí na zadané podmínce. Pro nástroje Decision lze použít podmínky True/False (Pravda/Nepravda), Yes/No (Ano/Ne) a Cut/Fill (Výkop/Násyp).

Nástroj Decision umožňuje zadat podmínku a pak ve vývojovém diagramu definovat větev True a větev False:

• Pokud je zadaná podmínka splněna, geometrie je nakreslena ve větvi True.
• Pokud zadaná podmínka splněna není, geometrie je nakreslena ve větvi False.

Poznámka: Pokud je nástroj Decision definován pomocí řetězce vstupního parametru, rozlišuje malá a velká písmena. Pokud je rozhodnutí definováno například jako „Variable="XYZ"“, bude v případě zadání „Variable="xyz"“ jako vstupní hodnoty parametru vrácena podmínka False.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Miscellaneous
Condition	Definuje podmínku. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
False Label	Určuje popisek, který se zobrazí ve vývojovém diagramu pro větev geometrie False.
True Label	Určuje popisek, který se zobrazí ve vývojovém diagramu pro větev geometrie True.

Příklad: Yes/No

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie tak, aby odrážel nastavení vstupního parametru, otevřete následující vzorový soubor PKT:

Decision Yes No Example.pkt

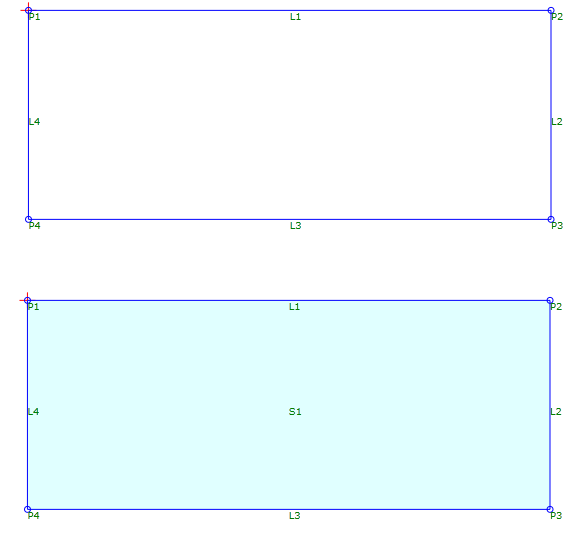

V tomto příkladu je nakreslen tvar, pokud je pro vstupní parametr DrawShape nastavena možnost Yes.

Poznámka: Chcete-li vyzkoušet tuto podmínku v příkladu, přepněte na panelu Input/Output Parameters v řádku DrawShape možnosti Yes a No.

Příklad: Cut or Fill Condition

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie pro podmínku Cut or Fill, otevřete následující vzorový soubor PKT:

Decision Cut or Fill Example.pkt

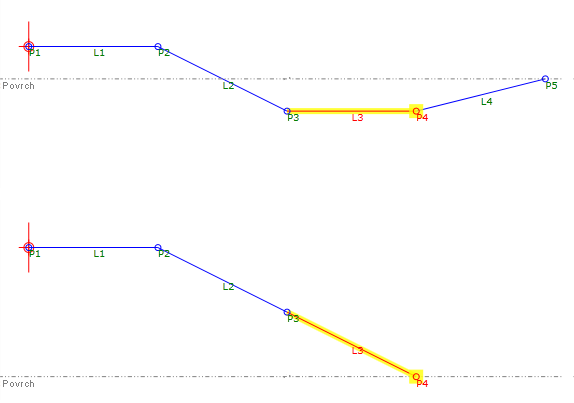

V tomto příkladu je pomocí prvku Auxiliary Point zjištěna výška cílového povrchu. Hodnota Y bodu P3 vzhledem k hodnotě Y povrchu AP1 určuje geometrii:

• Když je vzdálenost mezi P3 a povrchem menší než 0 (podmínka Cut), je před sklonem nahoru k povrchu vytvořen příkop.
• Když je vzdálenost mezi P3 a povrchem větší než 0 (podmínka Fill), je nakreslena spojnice ve stejném sklonu k povrchu, jako je sklon spojnice L2.

Poznámka: Chcete-li vyzkoušet tuto podmínku v příkladu, změňte na panelu Target Parameters hodnotu Surface Preview Value.

Příklad: Range of Values

Chcete-li si prohlédnout příklad, jak pomocí řady rozhodnutí obsáhnout rozsah hodnot, otevřete následující vzorový souboru PKT:

Decision Range Example.pkt

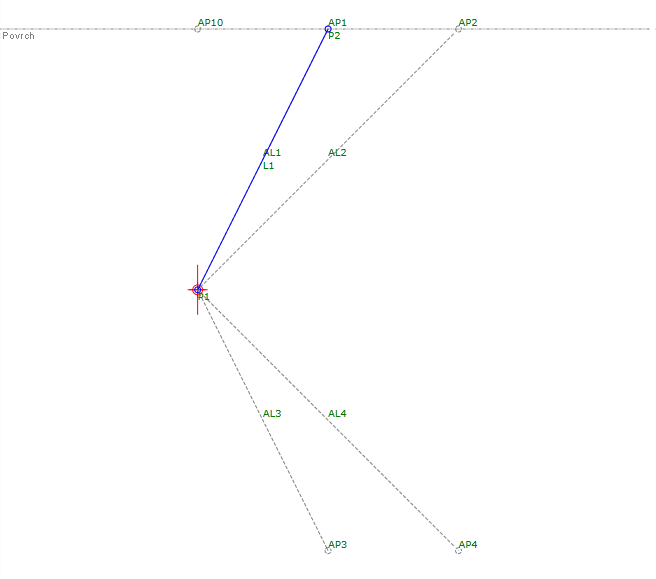

V tomto příkladu je pomocí prvku Auxiliary Point zjištěna vzdálenost mezi P1 a cílovým povrchem. Nejprve je pomocí vzdálenosti určeno, zda je P1 v podmínce Cut or Fill. Pak je pomocí prvků Decision u větví Cut and Fill určena výška násypu nebo hloubka výkopu. Nakonec jsou P2 a L1 nakresleny ve sklonu, který byl zadán pro podmínku.

Poznámka: Chcete-li vyzkoušet tuto podmínku v příkladu, změňte na kartě Target Parameters hodnotu Surface Preview Value.
