Intersection Point
Umístěte explicitní nebo předpokládaný průsečík dvou prvků geometrií.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| Point | |
| Point Number | Určuje číslo bodu. Automaticky generovanou hodnotu Point Number můžete změnit. |
| Point Codes | Určuje kódy přiřazené k bodu. |
| Point Geometry Type | |
| Type | Určuje parametry definující průsečík:
|
| Geometry Properties (Two Links) | |
| Link 1 | Určuje první spojnici k protnutí. |
| Link 2 | Určuje druhou spojnici k protnutí. |
| Extend Link 1 | Pokud neexistuje přímý průsečík, prodloužením spojnice Link 1 vyhledá předpokládaný průsečík se spojnicí Link 2. |
| Extend Link 2 | Pokud neexistuje přímý průsečík, prodloužením spojnice Link 2 vyhledá předpokládaný průsečík se spojnicí Link 1. |
| Geometry Properties (Link and Point Slope) | |
| Link | Určuje spojnici k protnutí. |
| Point | Určuje bod, z něhož má protnutí směřovat, na základě hodnoty Slope. |
| Extend Link | Pokud neexistuje přímý průsečík, prodloužením spojnice Link vyhledá předpokládaný průsečík se sklonem Slope z bodu Point. |
| Slope | Určuje hodnotu sklonu (%) vzhledem k bodu Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Extend Slope | Pokud neexistuje přímý průsečík, prodloužením sklonu Slope vyhledá předpokládaný průsečík se spojnicí Link. |
| Reverse Slope | Výsledkem je obrácená hodnota Slope. |
| Geometry Properties (Two Point Slopes) | |
| Point 1 | Určuje první bod. |
| Slope 1 | Určuje hodnotu sklonu (%) vzhledem k bodu Point 1. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Point 2 | Určuje druhý bod. |
| Slope 2 | Určuje hodnotu sklonu (%) vzhledem k bodu Point 2. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Extend Link 1 | Pokud neexistuje přímý průsečík, prodloužením spojnice Link 1 vyhledá předpokládaný průsečík se spojnicí Link 2. |
| Extend Link 2 | Pokud neexistuje přímý průsečík, prodloužením se spojnicí Link 2 vyhledá předpokládaný průsečík se spojnicí Link 1. |
| Reverse Slope 1 | Výsledkem je obrácená hodnota Slope 1. |
| Reverse Slope 2 | Výsledkem je obrácená hodnota Slope 2. |
| Miscellaneous | |
| Comment | Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview. |
| Show Errors | V nástroji Event Viewer zobrazí nebo skryje chyby protínání. |
Příklady
Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Intersection Point Example.pkt

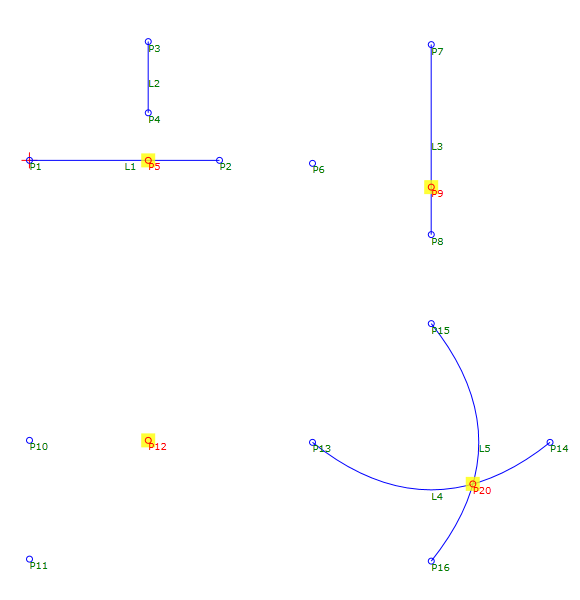

Vzorový soubor PKT obsahuje čtyři příklady průsečíku. Každý typ geometrie bodu Point Geometry Type je definován parametry, jako jsou spojnice a sklony. V prvku Flowchart je každý příklad vytvořen v samostatné sequence. Chcete-li zobrazit parametry, vyberte průsečík v prvku Flowchart. Parametry se pak zobrazí na panelu Properties v části Geometry Properties.
Pro typ Two Links Point Geometry Type jsou k dispozici dva příklady.
- V prvním příkladu se dvě spojnice neprotínají explicitně. Je vybrána možnost Extend Link 2, takže prodloužením vertikální spojnice je vyhledán předpokládaný průsečík spojnic Link 2 a Link 1.
- V druhém příkladu jsou použity dva oblouky, které se v určitém bodě protínají. Poznámka: Pokud je oblouk použit jako protínající spojnice, průsečík se nachází v místě, kde se jeden ze segmentů oblouku vyskládaných do mozaiky protíná s druhým objektem. Změnou hodnoty Arc Tessellation oblouku dojde ke změně umístění bodu průsečíku.
