Surface Link

Surface Link

Přidejte spojnici na cílový povrch mezi zadaná odsazení.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Link
Link Number	Určuje číslo bodu. Automaticky generovanou hodnotu Link Number můžete změnit.
Kódy spojnic	Určuje kódy, které jsou přiřazeny ke spojnici.
Geometry Properties
Surface Target	Určuje povrch cíle.
Start X	Určuje hodnotu odsazení počátečního bodu spojnice. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
End X	Určuje hodnotu odsazení koncového bodu spojnice. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Start Offset Target	Určuje objekt cílového odsazení počátečního bodu spojnice. Když je tento cílový objekt zadán, přepíše hodnotu Start Offset.
End Offset Target	Určuje objekt cílového odsazení koncového bodu spojnice. Když je tento cílový objekt zadán, přepíše hodnotu End Offset.
Depth	Určuje hodnotu, o kterou bude spojnice umístěna pod nebo nad cílový povrch. V případě kladné hodnoty bude spojnice nakreslena pod cílový povrch. V případě záporné hodnoty bude spojnice nakreslena nad cílový povrch. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Points
Start Point Name	Určuje název počátečního bodu. Automaticky generovanou hodnotu můžete změnit.
Start Point Codes	Určuje kódy přiřazené k počátečnímu bodu.
End Point Name	Určuje název koncového bodu. Automaticky generovanou hodnotu můžete změnit.
End Point Codes	Určuje kódy přiřazené ke koncovému bodu.
Miscellaneous
Comment	Označuje poznámky o spojnici. Poznámky lze zobrazit na panelu Preview.
Depth for Layout Mode	Určuje hodnotu Y (vzhledem k počátku) pro umístění spojnice na panelu Preview v režimu návrhu. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.

Příklady

Chcete-li si prohlédnout příklady použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Surface Link Example.pkt

Vzorový soubor PKT obsahuje dva příklady prvku Surface Link. Každý prvek Surface Link je definován cílovým povrchem a odsazeními. V prvku Flowchart je každý příklad vytvořen v samostatné sequence. Chcete-li zobrazit parametry, vyberte v prvku Flowchart spojnici Surface Link. Parametry se zobrazí na panelu Properties v části Geometry Properties.

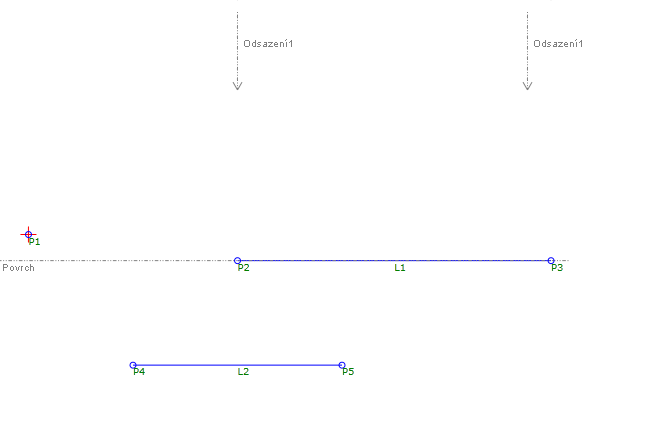

Soubor PKT obsahuje dva příklady.

• V případě spojnice s parametry Offset Target je spojnice L1 nakreslena mezi dvěma cíli odsazení. Všimněte si, že i když je hodnota End Offset zadaná, je přepsána zadanou hodnotou End Offset Target.
• V případě spojnice s parametrem Static Offset Values je spojnice L2 nakreslena od hodnoty Start X k hodnotě End X. Hloubka spojnice, ve které je nakreslena vzhledem k cílovému povrchu, je 1.
