Analytický model je zjednodušenou 3D reprezentací úplného technického popisu konstrukčního fyzikálního modelu. Analytický model se skládá z těchto konstrukčních komponent, geometrie, vlastností materiálu a zatížení, které společně tvoří technický systém.
Analytický model konstrukce se skládá ze sady analytických modelů konstrukčních prvků, která obsahuje analytický model pro každý prvek v konstrukci. Analytické modely existují pro následující konstrukční prvky: konstrukční sloupy, prvky rámové konstrukce (například nosníky a vzpěry), konstrukční podlahy, konstrukční stěny a prvky konstrukčního základu.
Analytický model jakéhokoli konstrukčního prvku má:
- Parametry instance
- Fyzikální vlastnosti materiálu
- Výchozí umístění vzhledem k vlastnímu konstrukčnímu prvku
- Umístění vzhledem k průmětně, buď podle umístění nebo podle úpravy
Analytický model je vytvořen automaticky při vytváření fyzikálního modelu a může být exportován do aplikací analýzy a návrhu.

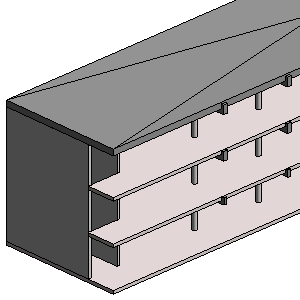

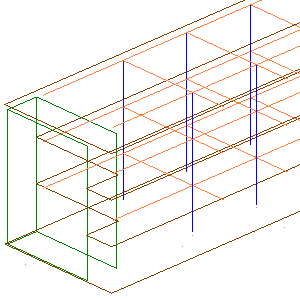

| Fyzikální model | Analytický model |
|---|---|
 |
 |
Váš fyzikální model můžete vytvořit v aplikaci Revit v pohledech, které představují fyzikální strukturu. Fyzikální model si můžete představit jako sadu výrobních výkresů. Při sestavování vašeho fyzikálního modelu probíhá automatické vytváření analytického modelu. Aplikace Revit zachová analytický model.
Hrubá reprezentace konstrukčních prvků, které lze zobrazit ve fyzikálním modelu není analytickým modelem. Analytický model je na počátku geometricky závislý na fyzikálním modelu, ale může být zobrazen jako nezávislé objekty.
