Při vytváření zakřivených nosníků můžete buď ponechat analytický model spojité křivky nebo jej aproximovat pomocí řady segmentů přímé čáry.
Když vyberete parametr Aproximovat křivku, aplikaceRevit diskretizuje křivku. V opačném případě analytický model sleduje trajektorii křivky. Parametry segmentovaného analytického modelu vybraného zakřiveného nosníku lze zobrazit na paletě Vlastnosti.
Aproximační křivka – Pokud vyberete tento parametr, aplikace Revit vytvoří segmenty na základě jak hodnot možnosti Maximální nespojité odsazení, tak možnosti Použít pevné body.

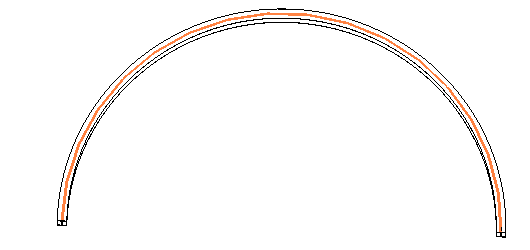

Analytický model zakřiveného nosníku s vybraným parametrem Aproximační křivka.
Maximální nespojité odsazení – Tento parametr omezuje vzdálenost mezi hladkou křivkou a segmentem čáry. Například vzdálenost mezi oranžovými čárami a níže nakreslenými zelenými čárami nesmí překročit hodnotu nastavenou v tomto parametru.
Použít pevné body – Pevné body jsou místa na zakřiveném nosníku, kde jsou připojeny další konstrukční prvky. Když vyberete tento parametr, segmentovaný analytický model bude mít uzlové body na koncích prvků připojených k zakřivenému nosníku. Když zrušíte zaškrtnutí tohoto parametru, analytické modely nosníků, které jsou připojeny k segmentovanému zakřivenému nosníku, se mohou prodloužit nebo zkrátit k dosažení segmentovaného modelu a mohou způsobit nepřesné výsledky.
Analytický model zakřiveného nosníku pomocí pevných bodů.
