Analytické připojení je prvek spojující dva samostatné analytické uzly. Vytváření analytického připojení zjednodušuje a urychluje konstrukční analýzu modelu a v přijatelné míře ovlivní výsledky.
Analytická připojení mohou být použita pouze v určitých situacích, jako je spojování odsazených sloupců nebo nosníků či modelování tuhých membrán podlaží. Analytické propojení bude automaticky vytvořeno z analytických nosníků na analytické sloupy na základě níže definovaných pravidel.

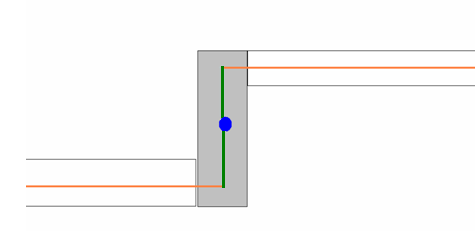

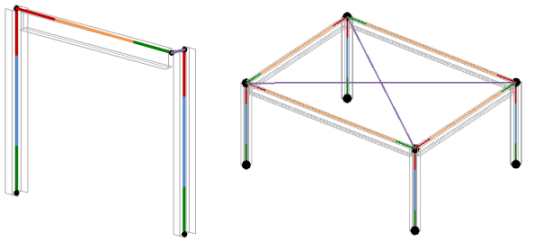

Analytická propojení (odsazený sloupec a tuhá membrána podlaží)
Analytická propojení lze nastavit tak, aby byla úplně tuhá nebo volná v globálních směrech. Tyto analytické prvky poskytují tuhost analytickému modelu bez přidání skutečného fyzikálního objektu.
Analytické propojení je vlastnost instance pro sloupy a nosníky ve vlastnostech Analytický model. Pro nosníky lze vybrat možnost Ano, Ne nebo Od sloupu.

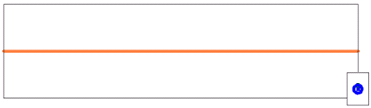

Sloupy, které se překrývají, ale nemusí být nutně součástí fyzikálního modelu nosníku, mohou mít analytické propojení s nosníkem.

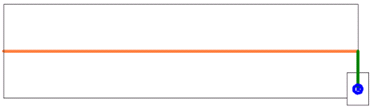

V tomto případě bude sloup potenciálním kandidátem pro analytická propojení, jak je ukázáno na následujícím obrázku.

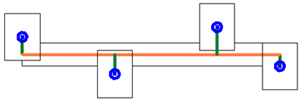

Nosníky, které procházejí více sloupy, lze podobně přizpůsobit analytickým propojením. Všechny sloupy na následujícím obrázku, ať již jsou nebo nejsou součástí modelu, mohou mít s nosníkem analytické propojení.

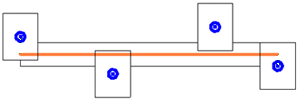

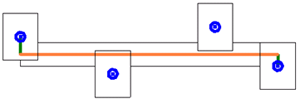

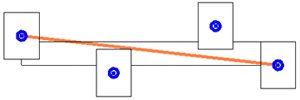

Následující tabulka ukazuje chování analytického propojení v závislosti na nastavení jak sloupů, tak nosníku.
| Nastavení analytického propojení | |||||
|---|---|---|---|---|---|
| Nosník | Sloup 1 | Sloup 2 | Sloup 3 | Sloup 4 | |
 |
Od sloupce | Ano | Ne | Ne | Ano |
 |
Od sloupce | Ano | Ano | Ne | Ano |
 |
Od sloupce | Ano | Ano | Ano | Ano |
 |
Ano | Ano | Ne | Ano | Ano |
 |
Ne | Ano | Ne | Ano | Ano |
