Při prohlížení souboru energetické analýzy v dialogu Výsledky a porovnání poskytuje větrná růžice grafické zobrazení dat rychlosti a směru větru.
Tyto větrné růžice využívají 16 hlavních směrů.
Chcete-li dosáhnout uhlíkově neutrálního a energetický nulového návrhu, budovy musí odpovídat jejich místním podnebím. Studováním převládajících větrných vzorů pro dané umístění mohou projektanti na základě těchto informací provést správná rozhodnutí o strategiích přirozené ventilace, odpovídajícím umístění větrných turbín a izolování budovy před studenými zimními větry.
Projektanti obvykle používají větrné růžice ve spojení s grafickým znázorněním izolace před slunečním zářením a klimatickými studiemi ke stanovení toho, jak na pozemku budovu orientovat. Pokud převládající letní vítr v mírném podnebí vane od jihovýchodu, projektanti mohou této informace využít při zvažování umístění oken pro přirozenou ventilaci.

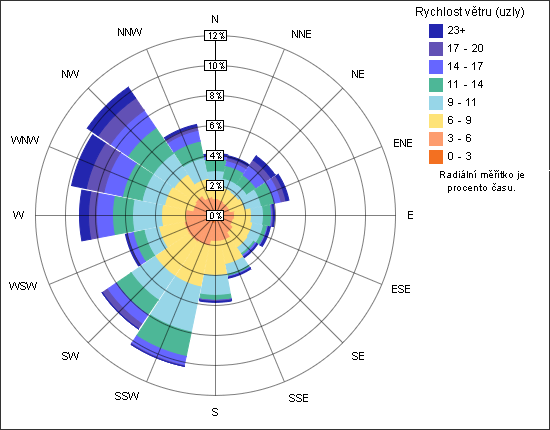

Roční větrná růžice (rozložení rychlosti)
Tento graf zobrazuje četnost a rychlost větru vanoucího z každého směru.
Při pohybu ven po paprskové stupnici četnost asociovaná s větrem přicházejícím z daného směru vzrůstá. Každý paprsek je rozdělen barvou do rozsahů rychlosti větru. Délka obvodu každého paprsku udává procentuální podíl času, po který vítr vane z daného směru.
Ve výše uvedené vzorové větrné růžici rozložení rychlosti (roční větrná růžice pro Boston, Massachusetts) vítr z SZ a JJZ směrů je častější (více než 10 % z ročního počtu hodin). Rychlosti větru z JJZ směru jsou nejčastěji v rozsahu 6-9 a 9-11 uzlů (žlutá a světle modrá).

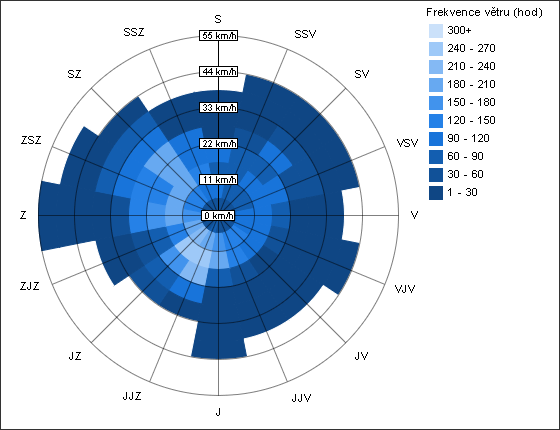

Roční větrná růžice (rozložení četnosti)
Tato větrná růžice zobrazuje stejné údaje jako větrná růžice rozložení rychlosti s výjimkou toho, že radiální stupnice nyní představuje rychlost větru a nikoliv procentuální podíl času. A také barevné segmenty každého paprsku představují hodiny a nikoliv rychlost větru.

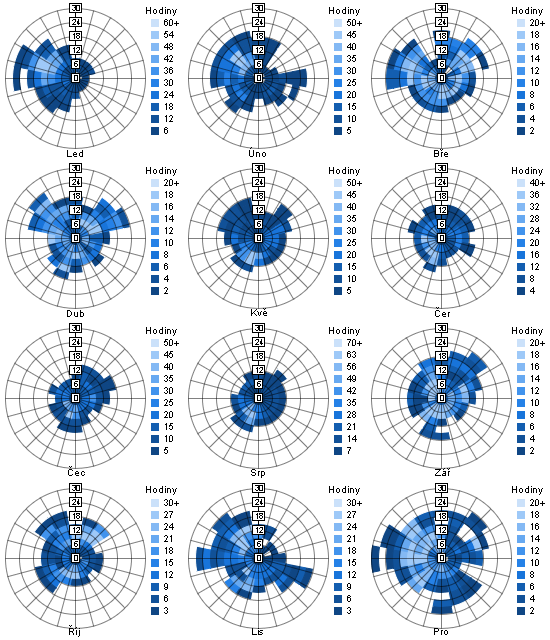

Měsíční větrné růžice
Tyto větrné růžice zobrazují rozložení četnosti pro každý měsíc roku.
