Když pomocí nástroje Vytvořit energetický model vytvoříte energetický model založený na stavebních prvcích, v aplikaci Revit se vytvoří tři pohledy, které vám pomohou pochopit geometrii analytického modelu.
- 3D energetický model
- Analytické prostory
- Analytické povrchy
Tyto pohledy použijte následovně:
- Před odesláním energetického modelu k energetické simulaci prozkoumejte pohledy, abyste se ujistili, že je model správně definován a přesně odpovídá vašemu záměru.
- Pokud energetická simulace vrátí neočekávané výsledky, použijte tyto pohledy k vyřešení problémů s modelem. Zvažte úpravu modelu a parametrů pro položky Rozlišení analytického prostoru a Rozlišení analytického povrchu. Viz část Řešení potíží: Energetická analýza.
3D energetický model

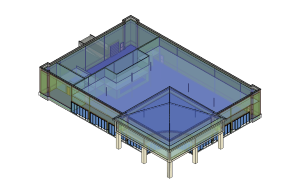

Když kliknete na položku Vytvořit energetický model, aplikace Revit vytvoří energetický model a zobrazí jej ve 3D pohledu s názvem 3D energetický model. Tento pohled se zobrazí v Prohlížeči projektu v části 3D pohledy.
V pohledu 3D energetický model se používá nastavení v dialogu Viditelnost/Zobrazení ke skrytí některých kategorií stavebních prvků a k použití 50% průhlednosti u jiných kategorií modelů, například u podlaží a střech. V pohledu se také zobrazí analytické prostory a analytické povrchy umístěné přes stavební prvky.
Na základě tohoto pohledu pochopíte, jak aplikace Revit interpretovala stavební prvky, z nichž vytvořila energetický model. Energetický model můžete podrobně prozkoumat, když ho budete posouvat, přibližovat nebo oddalovat a otáčet. Kromě stavebních prvků v modelu můžete vidět a vybírat následující typy prvků:
-
Analytické povrchy: povrch energetické analýzy
V energetickém modelu vyberte jeden z těchto prvků a na paletě Vlastnosti zkontrolujte, zda byl správně interpretován parametr Typ povrchu. Můžete se například přesvědčit, že analytický povrch založený na stěně má správný typ povrchu, podle situace Vnitřní zeď nebo Vnější zeď.
-
Analytické prostory: prostor energetické analýzy
V energetickém modelu vyberte jeden z těchto prvků a na paletě Vlastnosti zkontrolujte parametr Název místnosti, abyste viděli definovanou místnost, kterou představuje. Pokud není uveden žádný název místnosti, analytický prostor byl definován analytickými povrchy. Přesvědčte se, že jeho objem a plocha jsou správně dimenzovány.
Vytvořením duplicitních pohledů z pohledu 3D energetický model a úpravou nastavení Viditelnost/Zobrazení získáte další informace o energetickém modelu. V jednom z duplikovaných pohledů můžete například skrýt všechny prvky modelů (zrušte zaškrtnutí políčka Viditelnost u všech položek uvedených na kartě Kategorie modelů) a můžete zobrazit pouze analytické prostory (uvedené na kartě Analytické kategorie). V jiném duplikovaném pohledu můžete skrýt prvky modelů a zobrazit pouze analytické povrchy. (Viz část Určení viditelnosti kategorie prvků.) Po seznámení s těmito pohledy bude možné určit oblasti modelu, které lze vylepšit, aby byla lépe podporována energetická analýza nebo bylo možné vyřešit problémy s výsledky analýzy.
| Analytické prostory v energetickém modelu | Analytické povrchy v energetickém modelu |
|
|
Analytické prostory
Pohled Analytické prostory je výkaz, který obsahuje seznam jednotlivých analytických prostorů v energetickém modelu. Tyto prostory byly vytvořeny pro energetický model založený na definovaných místnostech v modelu budovy a prvcích aplikace Revit, které ohraničují místnosti.
Ve výkazu jsou uvedeny plochy a objemy jednotlivých prostorů a celková plocha a objem celého modelu. Pokud je analytický prostor založen na místnosti, je uveden i její název.
Ověřte, zda výkaz neobsahuje:
- neočekávaně velké nebo malé prostory,
- místnosti, jejichž plocha nebo objem je větší nebo menší, než jste očekávali,
- celkovou plochu a objem, které jsou větší nebo menší, než jste očekávali.
Chcete-li prozkoumat konkrétní analytický prostor, vyberte jej ve výkazu a pomocí nástroje Zvýraznit v modelu jej zobrazte v pohledu 3D energetický model.
Analytické povrchy
Pohled Analytické povrchy je výkaz, který obsahuje seznam jednotlivých analytických povrchů v energetickém modelu. Tyto povrchy byly vytvořeny pro energetický model založený na analytických prostorech.
Ve výkazu jsou uvedeny plochy jednotlivých povrchů a počet povrchů této velikosti a typ otvoru (například okno nebo dveře) nebo typ povrchu (jako je vnitřní zeď, vnější zeď, střecha, stínění, strop nebo deska).
Ověřte, zda výkaz neobsahuje:
- neočekávaně velké nebo malé povrchy,
- typy povrchů nebo otvorů, které neodpovídají vašim očekáváním,
- celkovou plochu analytického povrchu, která je větší nebo menší, než jste očekávali.
Chcete-li prozkoumat konkrétní analytický povrch, vyberte jej ve výkazu a pomocí nástroje Zvýraznit v modelu jej zobrazte v pohledu 3D energetický model.
