Berechnen Sie den Radius der Krümmung und inversen Radius der Krümmung des Laminats aufgrund von Wärme und Feuchtigkeit.

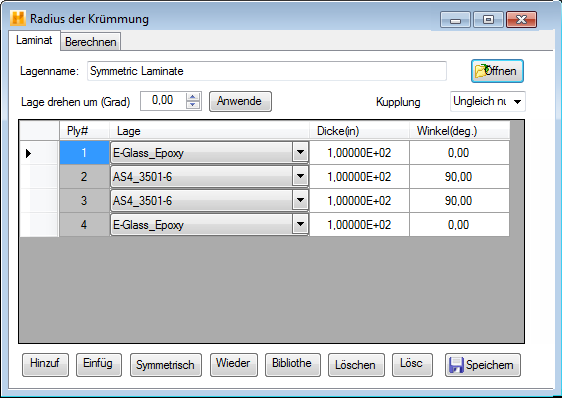

Navigieren Sie zu , um das folgende Fenster anzuzeigen.
Das Dialogfeld Radius der Krümmung enthält zwei Registerkarten:
- Laminat: Definieren Sie das Laminat, das vom Rechner verwendet werden soll. Sie können das Laminat auf zwei Arten definieren:
- Vorhandenes Laminat verwenden: Jedes in der Materialdatenbank gespeicherte Laminat kann gelesen und in die Registerkarte Laminat geladen werden. Klicken Sie auf der Registerkarte Laminat auf die Schaltfläche Öffnen, um sich die Liste der in der Datenbank verfügbaren Laminate anzusehen. Wählen Sie ein Laminat aus der Liste aus, indem Sie auf den Namen des gewünschten Laminats klicken. Damit wird veranlasst, dass Helius Composite die Materialdatendatei für das gewählte Laminat liest und die Daten im Anzeigefenster anzeigt. In den Daten sind der Materialtyp, die Dicke und der Faserausrichtungswinkel jeder Materialschicht, aus der das Laminat besteht, enthalten.
- Neues Laminat erstellen: Anstatt ein Laminat zu verwenden, das in der Materialdatenbank gespeichert ist, können Sie auch über die Registerkarte Laminat ein neues Laminat erstellen. Gehen Sie dabei so vor, wie zuvor beschrieben (Neues Laminat erstellen). Nachdem Sie die Material- und Geometriedaten für das neue Laminat definiert haben, können Sie das Laminat (im Feld Laminat-Name) benennen. Klicken Sie auf Speichern, um das neue Laminat in der Materialdatenbank zu speichern. Erst dann können Sie eine Analyse mit dem Laminat durchführen. (Hinweis: Das Dropdown-Menü Lage enthält alle in der Materialdatenbank Eigene Daten enthaltenen Lagen.)

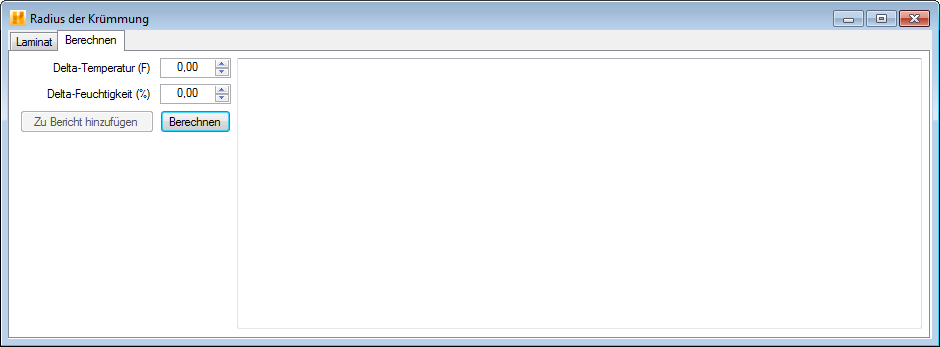

- Berechnen: Klicken Sie auf die Registerkarte Berechnen, um folgendes Dialogfeld anzuzeigen.
Es sind zwei Lasteingabetypen verfügbar: Temperaturänderung (Delta-Temperatur) und Feuchtigkeitsänderung in Prozent (Delta-Feuchtigkeit).
Wenn Sie die Eingabe abgeschlossen haben, klicken Sie auf Berechnen. Die folgenden berechneten Ergebnisse werden angezeigt:
- Radius der Krümmung: Der Radius der Krümmung in X-, Y- und XY-Richtung bewirkt durch Lasten.
- Krümmung: Krümmung außerhalb der Ebene in X-, Y- und XY-Richtung bewirkt durch Feuchtigkeit oder thermische Last.
