Registerkarte Laminat

Definieren Sie das Laminat, das für die obere und untere Fläche der Sandwich-Platte verwendet werden soll.

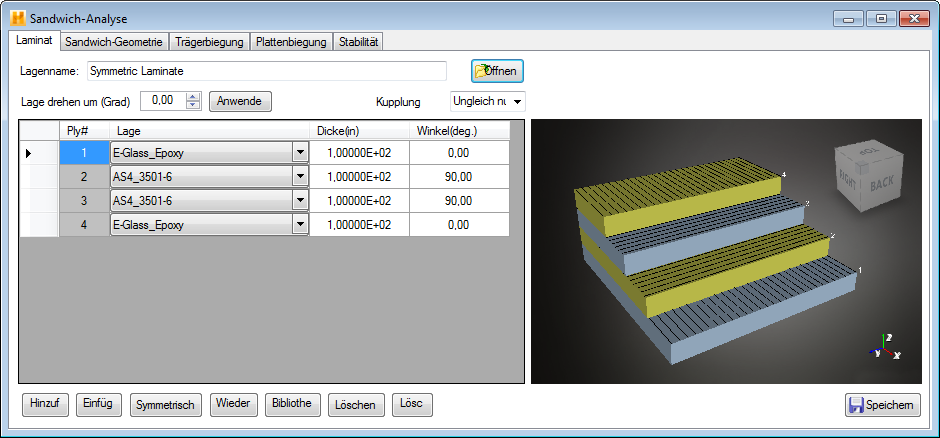

Die unten gezeigte Registerkarte Laminat ähnelt dem zuvor beschriebenen Fenster Neues Laminat (Neues Laminat erstellen). Auf der Registerkarte Laminat können Sie das Laminat auf zwei Arten definieren:

1. Vorhandenes Laminat verwenden: Jedes in der Materialdatenbank gespeicherte Laminat kann in die Registerkarte Laminat importiert werden. Klicken Sie auf der Registerkarte Laminat auf die Schaltfläche Öffnen, um sich die Liste der in der Datenbank verfügbaren Laminate anzusehen. Wählen Sie ein beliebiges Laminat aus der Liste aus, indem Sie auf den Namen des gewünschten Laminats doppelklicken. Sie werden von Helius Composite aufgefordert, die entsprechende Materialdatendatei auszulesen; die Daten des Laminats werden angezeigt. In den Daten sind der Materialtyp, die Dicke und der Faserausrichtungswinkel jeder Materialschicht, aus der das Laminat besteht, enthalten. Sie können auch ein Modell des Laminats im Visualisierungsfenster für den Schichtaufbau anzeigen, um den Aufbau des Laminats zu prüfen.
2. Neues Laminat erstellen: Anstatt ein Laminat zu verwenden, das in der Materialdatenbank gespeichert ist, können Sie auch über die Registerkarte Laminat ein neues Laminat erstellen. Gehen Sie dabei so vor, wie zuvor beschrieben (Neues Laminat erstellen). Nachdem Sie die Material- und Geometriedaten für das neue Laminat definiert haben, können Sie das Laminat (im Feld Laminat-Name) benennen. Klicken Sie auf Speichern, um das neue Laminat in der Materialdatenbank zu speichern. Erst dann können Sie eine Analyse mit dem Laminat durchführen. (Beachten Sie, dass im Dropdown-Menü Lage alle in der Materialdatenbank verfügbaren Lagen enthalten sind, wenn das Fenster Sandwich-Analyse geöffnet wurde.)

Anmerkung: Die in Helius Composite verwendete Methode für die Sandwich-Plattenanalyse erfordert, dass die obere und untere Fläche identische, ausgeglichene, symmetrische Laminate sind, d. h. [B] = [0] und A₁₆= A₂₆= D₁₆= D₂₆ = 0. Unter Erstellen eines neuen Laminats finden Sie weitere Informationen zur Verwendung der Option Verbindung.
