Räume haben vier Umgrenzungen.
Abhängig davon, welchen Raumtyp Sie erstellt haben und welchen Umgrenzungsversatztyp Sie verwenden, können verschiedene Umgrenzungen mit Griffen bearbeitet werden:
| Raumtyp | Umgrenzungsversatztyp | Bearbeitbare Umgrenzungen |
|---|---|---|
| Assoziativ | Manuell | Netto, Nutzbar, Brutto |
| Assoziativ | Nach Stil | Keine |
| Nicht-assoziative 2D- oder extrudierte 3D-Form | Manuell | Basis, Netto, Nutzbar, Brutto |
| Nicht-assoziative 2D- oder extrudierte 3D-Form | Nach Stil | Basis |
| Nicht-assoziative 3D-Freiform | Manuell | Netto, Nutzbar, Brutto |
| Nicht-assoziative 3D-Freiform | Nach Stil | Keine |
Achtung: Die Netto-, nutzbaren und Bruttoumgrenzungen eines Raums können nur in Draufsichten angezeigt werden. In Modellansichten wird nur die Basisumgrenzung und der Basiskörper des Raums angezeigt.

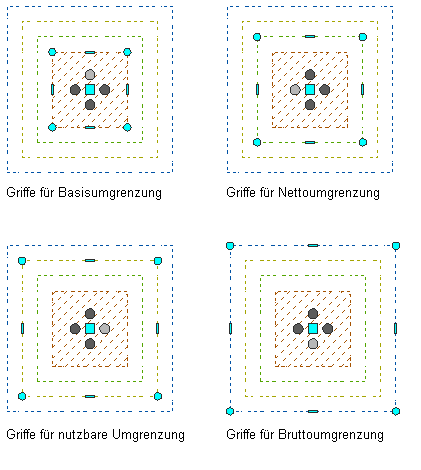

Bearbeitbare Umgrenzungen eines Raums mit manuell festgelegten Versätzen
