Bereich Details und Verbindungen (Registerkarte Positionsansicht)

Zeigt die Betriebsmitteldetails und die Von-/Zu-Informationen für die Verdrahtung an.

Finden

 Befehlseingabe:  AEPROJECT

Wählen Sie die Registerkarte Positionsansicht. Klicken Sie auf .

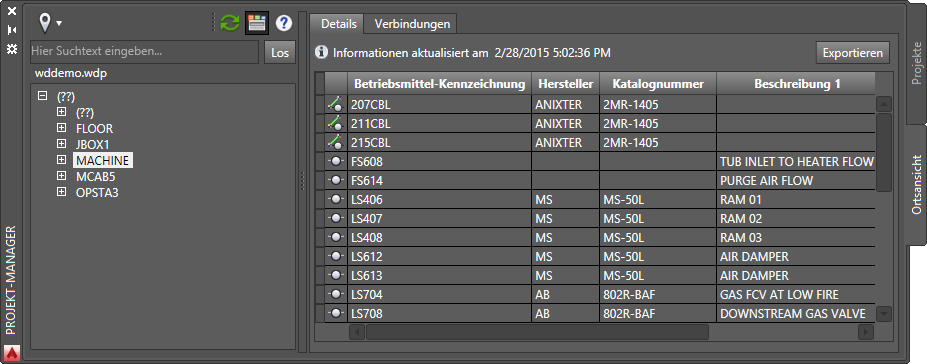

Bereich Details

Zeigt Betriebsmitteldetails an.

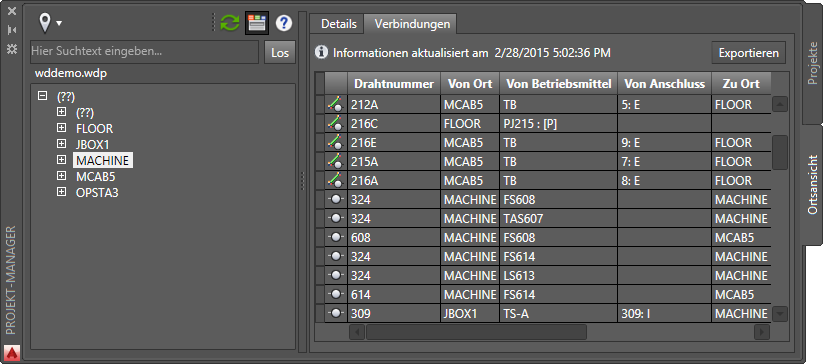

Bereich Verbindungen

Zeigt Verdrahtungs- und Verbindungsinformationen an.

Liste der Optionen

Die folgenden Optionen werden angezeigt:

Exportieren

Exportiert die Rasterdaten in eine .csv- oder .xls-Datei. Nur die in der Anzeige enthaltenen Spalten werden exportiert.

Zeigt alle Geräte außer Kabeln an.

Gibt ein Kabel an.

Optionen des Kontextmenüs

Klicken Sie mit der rechten Maustaste auf eine Spaltenbeschriftung, eine Zeile oder eine Zelle, um ein Kontextmenü mit den entsprechenden Optionen anzuzeigen.

Anzuzeigende Spalten

Steuert, welche Spalten im Raster angezeigt werden.

Anmerkung: Ziehen Sie eine Spaltenbeschriftung, um die Reihenfolge der Spalten im Raster zu ändern.

Mehr

Öffnet das Dialogfeld Anzuzeigende Spalten. Hier können Sie auswählen, welche Spalten aus der vollständigen Liste der verfügbaren Spalten im Raster enthalten sein sollen.

Alle Spalten auf Vorgaben zurücksetzen

Setzt das Raster auf die ursprünglichen Einstellungen des Programms zurück.

Kopieren

Kopiert die ausgewählten Zeilen und Zellen in die Zwischenablage, sodass sie eingefügt werden können.

Anmerkung: Das Einfügen innerhalb des Rasters wird nicht unterstützt.

Navigieren

Öffnet das Dialogfeld Navigieren für die Betriebsmittel-Kennzeichnung in der Zeile unter dem Mauszeiger.

Verfügbare Felder – Bereich Details

• Betriebsmittel-Kennzeichnung. Der Wert der Betriebsmittel-Kennzeichnung auf dem Gerät.
• Hersteller. Der HERSTELLER-Wert auf dem Gerät.
• Katalognummer. Der KAT-Wert auf dem Gerät.
• Beschreibung 1. Der Wert für BESCHR1 auf dem Gerät.
• Klemmenleiste. Der Wert für BMKLEISTE auf einer Klemme.
• Betriebsmittelnummer. Der Wert für BETRIEBSMITTEL auf dem Gerät.
• Baugruppen-Nummer. Der Wert für BAUGRUPPEN-NUMMER auf dem Gerät.
• Kategorie. Die Katalogtabelle für das Gerät auf Grundlage von WDBLKNAM-Wert, Betriebsmitteltyp oder Blockname.
• Nennwert 1. Der Wert für NENNWERT1 auf dem Gerät.
• Nennwert 2. Der Wert für NENNWERT2 auf dem Gerät.
• Klemmennummer. Die Klemmennummer für eine Klemme einer einzelnen Ebene, die Liste der Klemmennummern für eine Klemme mit mehreren Ebenen oder die Drahtnummer für Klemmen, welche die Drahtnummer übernehmen.
• Beschreibung 2. Der Wert für BESCHR2 auf dem Gerät.
• Beschreibung 3. Der Wert für BESCHR3 auf dem Gerät.
• Anlage. Der Wert für ANL auf dem Gerät.
• Ort. Der Wert für ORT auf dem Gerät.

Verfügbare Felder - Bereich Verbindungen

Jede Zeile im Raster kann zwei verbundene Betriebsmittel enthalten, die als Von- und Zu-Betriebsmittel bezeichnet werden. Ob ein Betriebsmittel als Von- oder Zu-Betriebsmittel gilt, beruht auf der Drahtsequenz für das Drahtnetz. Die Drahtsequenz kann speziell definiert werden oder kann vorgabemäßig der Kennzeichnung/Drahtnummer/Drahtreihenfolge entsprechen, die im Dialogfeld Zeichnungseigenschaften auf der Registerkarte Zeichnungsformat festgelegt ist.

• Drahtnummer. Die dem Draht zugeordnete Drahtnummer.
• Draht-ID. Die dem Draht in Inventor zugeordnete Kennung.
• Von Anlage. Der Wert für ANL auf dem Von-Gerät.
• Von Ort. Der Wert für ORT auf dem Von-Gerät.
• Von Betriebsmittel. Der Wert der Betriebsmittel-Kennzeichnung auf dem Von-Gerät.
• Von Anschluss. Der Wert für Anschluss auf dem Von-Gerät, mit dem der Draht verbunden ist.
• Zu Anlage. Der Wert für ANL auf dem Zu-Gerät.
• Zu Ort. Der Wert für ORT auf dem Zu-Gerät.
• Zu Betriebsmittel. Der Wert der Betriebsmittel-Kennzeichnung auf dem Zu-Gerät.
• Zu Anschluss. Der Wert für Anschluss auf dem Zu-Gerät, mit dem der Draht verbunden ist.
• Kabelanlage. Der Wert für ANL auf der Kabelbezeichnung auf dem Draht.
• Kabelort. Der ORT-Wert auf der Kabelbezeichnung auf dem Draht.
• Drahttyp. Der Drahttyp entsprechend der Definition im Dialogfeld Draht erstellen/bearbeiten.
• Drahtfarbe. Die Drahtfarbe, entsprechend der Definition im Dialogfeld Draht erstellen/bearbeiten.
• Drahtstärke. Die Drahtstärke, entsprechend der Definition im Dialogfeld Draht erstellen/bearbeiten.
• Kabel. Der Wert der Betriebsmittel-Kennzeichnung auf der Kabelbezeichnung auf dem Draht.
• Drahtlänge. Die Drahtlänge entsprechend der Definition in Inventor.

Elektromechanisch

Wenn das Projekt Teil einer elektromechanischen Verknüpfung ist, stehen zusätzliche Schaltflächen und Symbole für den Verknüpfungsstatus zur Verfügung. Verknüpfte Betriebsmittel, deren Daten nicht zusammenpassen, werden in zwei Zeilen angezeigt, eine für das AutoCAD Electrical-Betriebsmittel und eine für das Inventor-Bauteil. Die unterschiedlichen Werte werden gelb hervorgehoben.

Inventor annehmen

Aktualisiert die Betriebsmittelwerte für die ausgewählte Zeile oder Zellen mit den Werten aus der Inventor-Komponente.

Anmerkung: Diese Schaltfläche ist im Bereich Verbindungen nicht verfügbar.

Kennzeichnet ein AutoCAD Electrical-Betriebsmittel, das nicht mit einer Inventor-Komponente verknüpft ist.

Kennzeichnet eine Inventor-Komponente, die nicht mit einem AutoCAD Electrical-Betriebsmittel verknüpft ist.

Kennzeichnet die verknüpften AutoCAD Electrical-Betriebsmittel und Inventor-Komponenten ohne Datenkonflikte.

Zeigt an, dass das AutoCAD Electrical-Betriebsmittel mit einer Inventor-Komponente verknüpft ist, dass jedoch einige Abweichungen zwischen den Daten vorhanden sind.

Zeigt an, dass die Inventor-Komponente mit einem AutoCAD Electrical-Betriebsmittel verknüpft ist, dass jedoch einige Abweichungen zwischen den Daten vorhanden sind.

Kennzeichnet ein AutoCAD Electrical-Kabel, das nicht mit einem Inventor-Kabel verknüpft ist.

Kennzeichnet ein Inventor-Kabel, das nicht mit einem AutoCAD Electrical-Kabel verknüpft ist.

Kennzeichnet die verknüpften AutoCAD Electrical- und Inventor-Kabel ohne Datenkonflikte.

Zeigt an, dass das AutoCAD Electrical-Kabel mit einem Inventor-Kabel verknüpft ist, dass jedoch einige Abweichungen zwischen den Daten vorhanden sind.

Zeigt an, dass das Inventor-Kabel mit einem AutoCAD Electrical-Kabel verknüpft ist, dass jedoch einige Abweichungen zwischen den Daten vorhanden sind.

Bereich Details

Für die folgenden Attribute können Sie die Betriebsmittelwerte automatisch mit den Werten aus der Inventor-Komponente aktualisieren, indem Sie auf Inventor annehmen klicken:

• Hersteller
• Katalognummer
• Beschreibung 1
• Beschreibung 2
• Baugruppen-Nummer
• Kategorie
• Klemmennummer

Für andere Attribute wie Betriebsmittel-Kennzeichnung, Anlage und Ort müssen Sie die Werte manuell ändern, um die Unterschiede zu beseitigen. Diese Werte werden nicht automatisch in AutoCAD Electrical übernommen, auch wenn Sie auf die Schaltfläche Inventor annehmen klicken.

Bereich Verbindungen

Damit Inventor- und AutoCAD Electrical-Betriebsmittel ohne Unterschiede in der Konnektivität verknüpft werden, müssen die folgenden Werte übereinstimmen:

• Von Betriebsmittel
• Zu Betriebsmittel
• Von Anschluss
• Zu Anschluss
• Drahtlayername in AutoCAD Electrical (entspricht dem Drahtnamen in Inventor)
• Kabelkennzeichnung
• Drahtnummer
• Draht-ID
• Von Anlage
• Zu Anlage
• Von Ort
• Zu Ort
• Kabelanlage
• Kabelort
