Report Message
In bestimmten Fällen kann eine Fehlermeldung in der Ereignisanzeige von AutoCAD Civil 3D generiert werden.
Eigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
| General | |
| Message | Gibt die Fehlermeldung an, die in der Spalte Beschreibung der Ereignisanzeige von AutoCAD Civil 3D angezeigt wird. |
| Error Level | Gibt die Art des Fehlers an:
|
| Miscellaneous | |
| Comment | Gibt Anmerkungen zur Meldung an. Kommentare können im Fensterbereich Preview angezeigt werden. |
Beispiel
Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:
Report Message Example.pkt

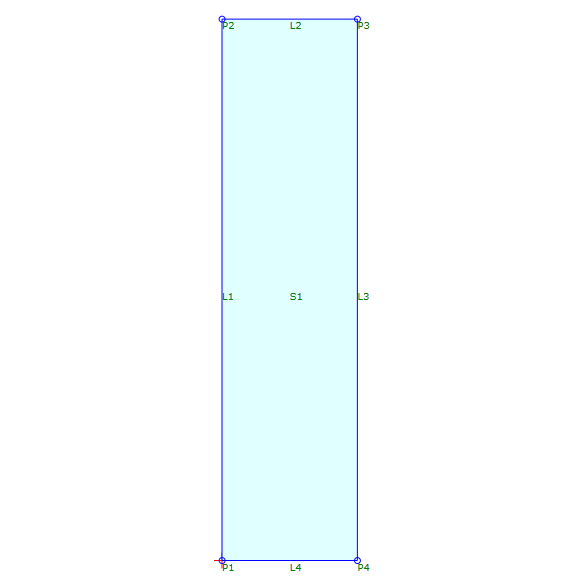

In diesem Beispiel kann die Form an einer benutzerdefinierten Höhe gezeichnet werden.
- Der Benutzer definiert die Höhe der Form mithilfe des Eingabeparameters für Höhe.
- Die Entscheidung (Decision)
überprüft, ob die Höhe kleiner oder gleich 10 ist. - Wenn die Höhe kleiner oder gleich 10 ist, wird die Geometrie an der benutzerdefinierten Höhe (User-Specified Height)
gezeichnet. - Wenn die Höhe größer als 10 ist, wird durch Report Message eine Meldung an die Ereignisanzeige von AutoCAD Civil 3D gesendet und die Form an der Vorgabehöhe (Default Height) gezeichnet.
