Informationen zum Definieren von Überhöhung für einen Querschnittsbestandteil

Sie können definieren, wie der Überhöhungseffekt im Fensterbereich Preview für einen Gleis-Querschnittsbestandteil angezeigt wird, indem Sie Überhöhungsparameter auf der Registerkarte Cant festlegen. Wenn Sie die Parameter LeftRail und RightRail definieren, behandelt der Subassembly Composer den Querschnittsbestandteil als einen Schienenquerschnitt, auf den Überhöhungswerte angewendet werden. Nachdem Sie das Kontrollkästchen ApplyAOR in der Gruppe Eigenschaften für Verknüpfungen, auf die Sie Überhöhung anwenden möchten, aktiviert haben, sehen Sie den Überhöhungseffekt in der Gruppe Voransicht im Straßenmodus.

Anmerkung: Das Kontrollkästchen ApplyAOR wirkt sich auf die Vorschau des Querschnittsbestandteils im Subassembly Composer und das Verhalten des Querschnittbestandteils in Autodesk Subassembly Composer aus.

Anmerkung: Die Parameter auf der Registerkarte Cant werden nur verwendet, um eine Vorschau des Überhöhungseffekts im Subassembly Composer anzuzeigen. Damit das Definieren der Geometrie jedoch flexibler ist, können Sie einige Parameter auf der Registerkarte Input/Output Parameters angeben, beispielsweise Spur Breite (double-Typ), die vom Querschnittsbestandteil selbst referenziert werden, wenn der Querschnittsbestandteil in Autodesk Subassembly Composer verwendet wird.

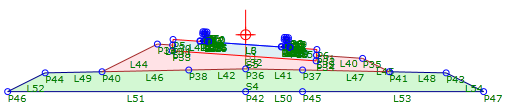

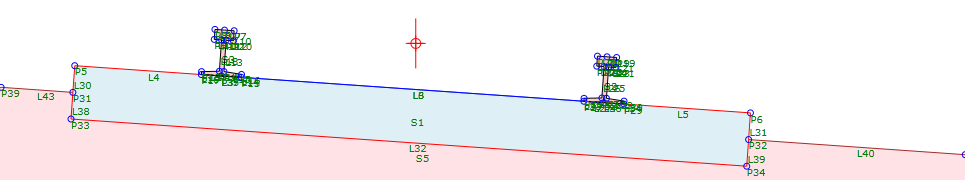

Um eine ordnungsgemäße Berechnung der Überhöhung bei Verwendung des Querschnittsbestandteils in Autodesk Subassembly Composer sowie eine ordnungsgemäße Vorschau im Subassembly Composer sicherzustellen, achten Sie darauf, dass der Ursprung (angegeben durch ) im Fensterbereich Preview sich in der Mitte zwischen dem oberen Punkt der linken Schiene und dem oberen Punkt der rechten Schiene befindet (siehe folgende Abbildung):

Sie können einen Gleis-Querschnittsbestandteil in Autodesk Subassembly Composer importieren, um den Überhöhungseffekt im 3D-Profilkörper-Querprofilplan anzuzeigen. Um eine korrekte Berechnung der Überhöhung sicherzustellen, vergewissern Sie sich, dass der Wert für die Spurbreite in den Gleisachseneigenschaften mit der tatsächlichen Spurbreite des Gleis-Querschnittsbestandteils identisch ist.

Beispiel

Ein Beispiel für das Definieren von Überhöhung finden Sie in der folgenden PKT-Beispieldatei:

Rail_Cant_Example.pkt

Dieses Beispiel zeigt einen Gleis-Querschnittsbestandteil.

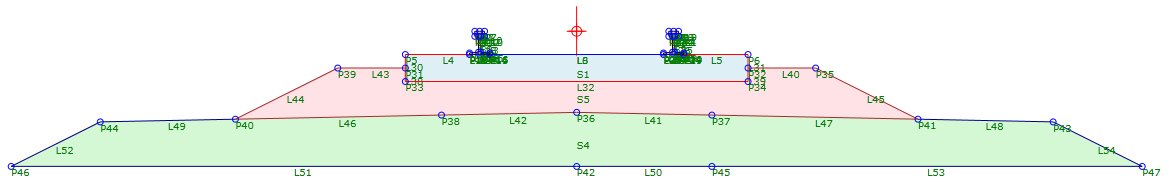

ApplyAOR ist für alle Verknüpfungen angegeben, aus denen der Teil des Querschnittsbestandteils (siehe folgende Abbildung) besteht, einschließlich aller Verknüpfungen in der linken und rechten Schiene.
Ein Parameter GaugeWidth wurde auf der Registerkarte Input/Output Parameters angegeben.
Werte, die im Fensterbereich Preview angezeigt werden, werden auf der Registerkarte Cant festgelegt.
