Get Mark Point

Fügen Sie einen Markierungspunkt auf oder in der Nähe eines Querschnittsbestandteils hinzu.

Anmerkung: Das Element Get Mark Point wird in der endgültigen Querschnittsbestandteil-Geometrie angezeigt. Wenn Sie einen Markierungspunkt hinzufügen möchten, der nicht in der endgültigen Querschnittsbestandteil-Geometrie angezeigt wird, verwenden Sie das Element Auxiliary Mark Point (Hilfsmarkierungspunkt).

Eigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

General
Mark Name	Gibt den Namen des Markierungspunkts an.
Point
Point Codes	Gibt die dem Punkt zugewiesenen Codes an.
Point Number	Gibt die Punktnummer an. Sie können den automatisch generierten Wert ändern.
Preview
From Point	Gibt den Punkt an, zu dem die Markierungspunktposition relativ ist.
Delta X	Gibt den horizontalen Versatz relativ zu From Point an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Delta Y	Gibt den vertikalen Versatz relativ zu From Point an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Miscellaneous
Comment	Gibt Anmerkungen zum Punkt an. Kommentare können im Fensterbereich Preview angezeigt werden.

Beispiel

Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Get Mark Point Example.pkt

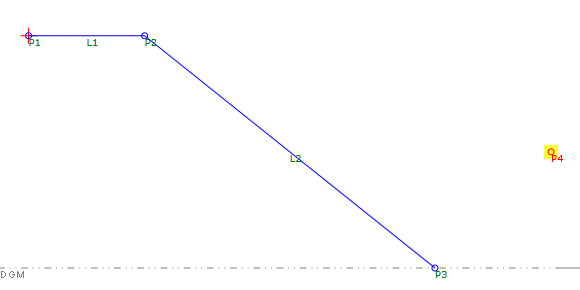

In diesem Beispiel ist P4 der Markierungspunkt. Der Werte für Delta X und Delta Y betragen jeweils 0.5 ausgehend von P3, das von P2 zur Ziel-DGM geneigt ist. Wenn die DGM-Höhe geändert wird, behält P4 seine Position relativ zu P3 bei.
