Set Variable Value
Weisen Sie einen Wert einer zuvor definierten Variable zu.
Eigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
| General | |
| Name | Gibt eine Variable an, die im Flussdiagramm definiert wurde. |
| Variable Value | Gibt den Wert für die Variable an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
| Miscellaneous | |
| Comment | Gibt Anmerkungen zur Variablen an. Kommentare können im Fensterbereich Preview angezeigt werden. |
Beispiel
Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:
Set Variable Value Example.pkt

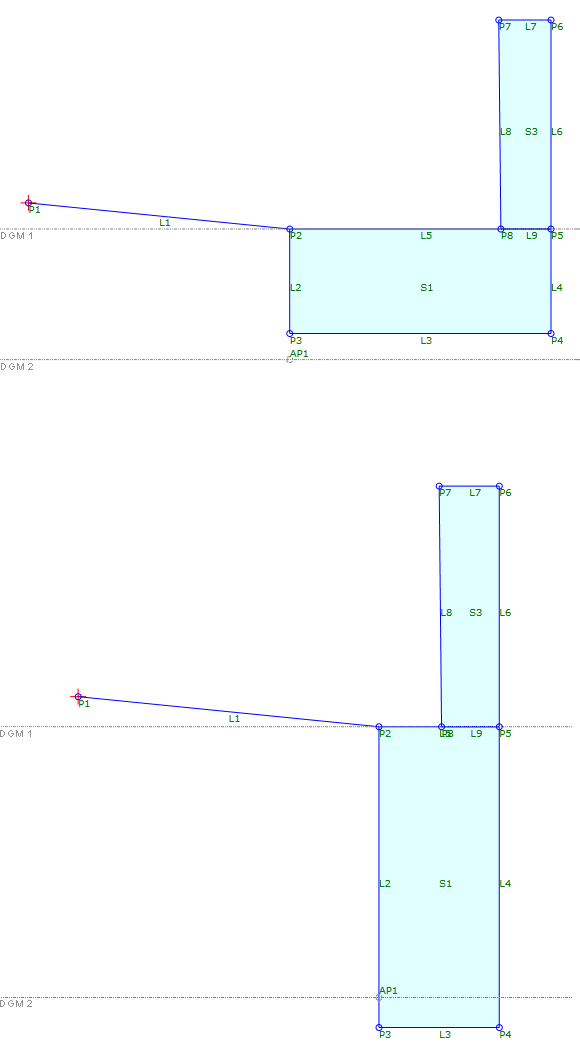

In diesem Beispiel werden Variablen zum Definieren der Höhe und Breite eines Stützmauerfundaments verwendet. Die Höhe und Breite des Fundaments hängt vom Abstand zwischen zwei Ziel-DGMs ab.
- Es sind Variablen für
Height (Höhe) und Width (Breite) definiert. - Das Element des Typs Decision (Entscheidung)
verwendet einen Ausdruck, der den Abstand zwischen P2 und DGM 2 bestimmt. - Je nachdem, ob der Abstand größer oder kleiner ist als 3, haben Sie zwei Möglichkeiten, die Variablenwerte für die Höhe und Breite festzulegen.
- Die Punkte in der Sequenz
Footer (Fundament) wenden die entsprechenden Werte für die Höhe und Breite zur Erstellung der Geometrie des Fundaments an.
Anmerkung: Wenn Sie die Bedingung in diesem Beispiel prüfen möchten, ändern Sie den Voransichtswert (Preview Value) von DGM 2.
