Sie können die Anzahl, die Unterbrechung und den Abstand von Trägern in einer Trägergruppe, die Materialeigenschaften der Trägergruppe sowie die Außen- und Innenträgertypen für eine Trägergruppe ändern.
So können Sie Änderungen der Trägergruppe anwenden und zurücksetzen
Nachdem Sie die Einstellungen einer Trägergruppe geändert haben, können Sie diese Einstellungen auf alle Trägergruppen der ausgewählten Brücke anwenden oder alle Trägergruppeneinstellungen für die Brücke auf die Vorgabeeinstellungen der Trägergruppe für den aktuellen Brückenstil zurücksetzen.
- Wählen Sie eine Trägergruppe, und nehmen Sie die gewünschten Änderungen vor.

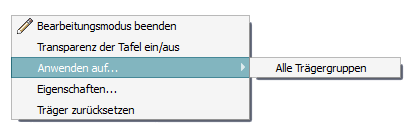

- Klicken Sie mit der rechten Maustaste auf die Trägergruppe, und halten Sie den Mauszeiger über Anwenden auf.
- Klicken Sie auf Alle Trägergruppen.
Anmerkung: Klicken Sie auf Träger zurücksetzen, um die (durch den Brückenstil festgelegten) Brückenregeln auf alle Brückengruppen der ausgewählten Brücke erneut anzuwenden.
So ändern Sie die Anzahl, die Unterbrechung und den Abstand der Träger in Trägergruppen
- Wählen Sie eine Trägergruppe, um die Objektkarte der Trägergruppe anzuzeigen.
- Klicken Sie auf
in der Leiste mit den Dienstprogrammen, um in den Bearbeitungsmodus zu wechseln.
- Erweitern Sie die Registerkarte Attribute.
- Klicken Sie auf den unterstrichenen Wert neben Anzahl der Träger, Anfang Unterbrechung, Ende Unterbrechung, Anfangsabstand und/oder Endabstand, und geben Sie die gewünschten Werte ein.
- Drücken Sie die EINGABETASTE, um die ausgewählte Trägergruppe zu aktualisieren.
Anmerkung: Die Werte der Anfangs- und Endstation der Trägergruppe sind schreibgeschützt und können auf der Objektkarte nicht bearbeitet werden. Die Positionen der Anfangs- und Endstationen von Trägergruppen werden durch die Reihenfolge definiert, in der der Benutzer die zugehörige Entwurfsstraße gezeichnet hat. Die Anfangsstation einer Trägergruppe befindet sich am nächsten zum Startpunkt der Straße.
So ändern Sie Innen- und Außenträgertyp einer Trägergruppe
- Wählen Sie eine Trägergruppe.
Anmerkung: Sie können den Innen- und Außenträgertyp einer Stahlträgergruppe nicht ändern.
- Klicken Sie auf in der Leiste mit den Dienstprogrammen, um in den Bearbeitungsmodus zu wechseln.
- Klicken Sie auf einen orangefarbenen Trägerkomponententyp neben Außen oder Innen. Ein Katalog der entsprechenden Trägerkomponententypen wird im Katalog Komponente wählen angezeigt.
- Doppelklicken Sie auf einen Trägerkomponentenstil im Katalog, um den ausgewählten Innen- oder Außenträgerstiltyp anzuwenden.
Weitere Tipps
Auf der Eigenschaftenpalette können Sie die Eigenschaften der Trägergruppe überprüfen und ändern. Wählen Sie die Trägergruppe, klicken Sie mit der rechten Maustaste, und wählen Sie Eigenschaften. Rufen Sie den Bearbeitungsmodus auf, und klicken Sie auf das/die zu ändernde(n) Feld(er).
