Trägergruppen sind Brückenkomponenten, die Innen- und Außenträger enthalten. Wählen Sie eine Trägergruppe, um Materialeigenschaften zu überprüfen und zu ändern oder Unterbrechung und Abstand für die Trägergruppe anzupassen.
Klicken Sie zweimal auf das gleiche Trägersegment, um diese Trägergruppe auszuwählen. Die Objektkarte der Trägergruppe wird angezeigt. Sie können Träger oder Trägersegmentgruppen auf der Objektkarte des entsprechenden Objekts oder der
Eigenschaftenpalette überprüfen und ändern.
Anmerkung: Weitere Informationen zum Auswählen und Bearbeiten einzelner Innen- oder Außenträger erhalten Sie unter
Arbeiten mit Trägern.

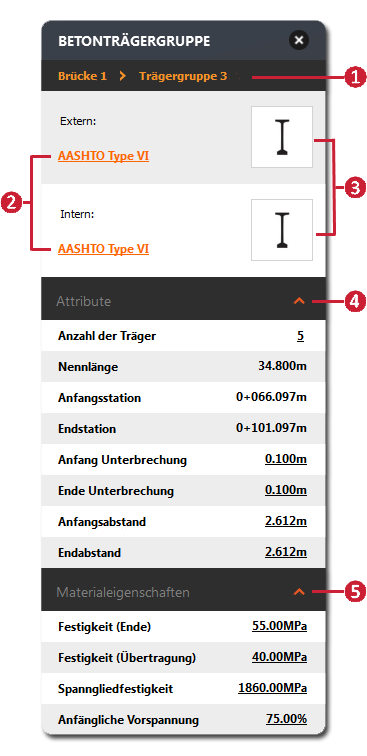

| Objektkarte der Trägergruppe
|
|
|---|
|
|

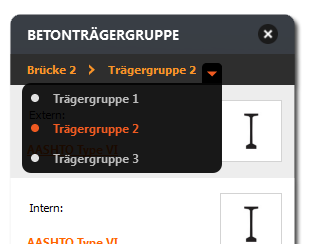

- Bewegen Sie den Mauszeiger über den Namen der Brücke oder Trägergruppe, um die gewünschte Brücke bzw. Trägergruppe anzuzeigen und/oder auszuwählen.
- Klicken Sie auf
 in der Leiste mit den Dienstprogrammen, um in den Bearbeitungsmodus zu wechseln. Klicken Sie auf den Namen für den Innen- oder Außenträgertyp, um den Trägerkomponentenkatalog anzuzeigen. Doppelklicken Sie auf einen neuen Trägerkomponentenstil, um ihn anzuwenden.
Anmerkung: Außen- und Innenträgerkomponenten können bei Stahlträgerbrücken nicht geändert werden.

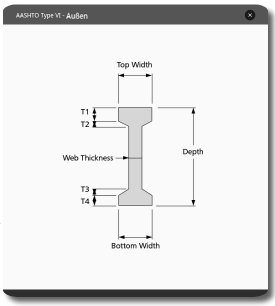

- Klicken Sie auf das Bild einer Außen- oder Innenträgergruppe, um den Schemaplan eines Trägers und die Eigenschaftenpalette anzuzeigen.
- Bearbeiten Sie Unterbrechung, Abstand und Anzahl der Träger direkt im Bearbeitungsmodus. Die Anfangs- und Endstation sind schreibgeschützte Werte auf der Objektkarte.
Anmerkung: Bei Stahlträgerbrücken können Sie auch zwischen geraden oder gebogenen Trägern wählen.
- Ändern Sie im Bearbeitungsmodus die Materialeigenschaften, beispielsweise Druckfestigkeit (Ende), Druckfestigkeit (bei Übertragung), Zugfestigkeit (Spanngliedfestigkeit) und anfängliche Vorspannkraft.
|
