Arbeiten mit Brücken

Wählen Sie eine gesamte Brücke, um die Anfangs- und Endstation der Brücke, den Brückentyp, die Anzahl der Pfeiler, die Pfeilerplatzierung und den Tafelstil zu überprüfen und zu ändern, den Lichtraum anzupassen, den Entwurfsstandard zu ändern und andere Entwurfsziele zu erreichen.

1. Klicken Sie auf die Brücke, um die Entwurfsstraße auszuwählen, die die Brücke enthält. Die Straßen-Objektkarte wird angezeigt.
2. Klicken Sie erneut auf die Brücke, um sie auszuwählen. Die Brücken-Objektkarte wird angezeigt.
   Anmerkung: Außerdem können Sie Brückenkomponenten wie Träger, Trägergruppen, Pfeiler, Pfeilerfundamente und Widerlager verwenden.

   • Wählen Sie eine Trägergruppe, um Materialeigenschaften zu überprüfen und zu ändern oder Unterbrechung und Abstand für die Trägergruppe anzupassen.

     Weitere Informationen erhalten Sie unter Arbeiten mit Trägergruppen.

   • Wählen Sie einen einzelnen Träger aus, um die jeweiligen Trägerstile aus einem Katalog von Fertigteilträgerstilen zu überprüfen und zu ändern, Versätze anzupassen oder Schemapläne von Trägern anzuzeigen.

     Weitere Informationen finden Sie unter Arbeiten mit Trägern.

   • Wählen Sie einen Pfeiler, ein Pfeilerfundament oder ein Widerlager, um diese Komponente oder Komponentengruppe zu prüfen und zu ändern.

     Weitere Informationen erhalten Sie unter Arbeiten mit Unterbau von Brücken.

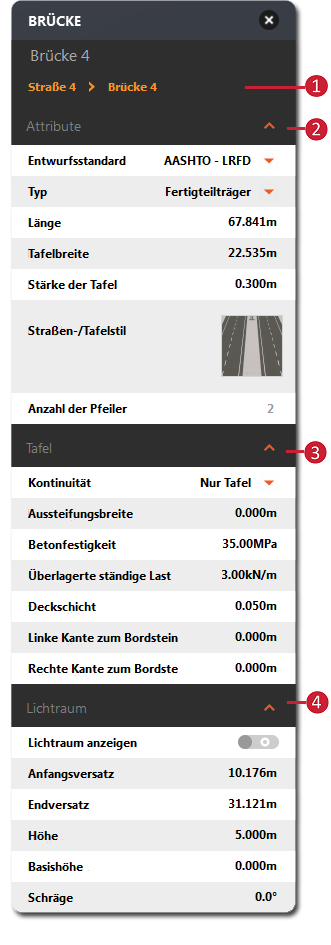

Objektkarte der Brücke

Klicken Sie auf den aktuellen Brückennamen, um zwischen den Brücken im Modell zu wechseln. Attribute Ändern Sie den Brückenentwurfsstandard. Ändern Sie den Brückentyp von Stahl- in Fertigteilbeton (und umgekehrt) im Bearbeitungsmodus. Ändern Sie die Brückenlänge im Modell. Ändern Sie die Tafellänge mithilfe der Eigenschaftenpalette. Ändern Sie die Tafelstärke im Bearbeitungsmodus. Ändern Sie den Straßen-/Tafelstil für die Brücke im Bearbeitungsmodus. Anmerkung: Zur Auswahl steht ein Katalog aus Straßen-/Tafelstilen, der beispielsweise Komponenten enthält wie Barrieren, Mittelstreifen, Geländer und Zäune. Ändern Sie die Anzahl der Pfeiler im Bearbeitungsmodus. Ändern Sie die Tafelattribute und definieren Sie die Kontinuität im Bearbeitungsmodus. Ändern Sie den Lichtraum im Bearbeitungsmodus. Aktivieren Sie die Option Lichtraum anzeigen, um den Lichtraum im Modell anzuzeigen und Lichtraumattribute als bearbeitbar auf der Objektkarte festzulegen. Sie müssen den Lichtraum anzeigen, um den Lichtraum der Brücke ändern zu können. Anmerkung: Nachdem Sie die Lichtraumattribute geändert haben, klicken Sie mit der rechten Maustaste auf die Brücke und wählen Sie Vertikalen Längsschnitt aktualisieren. Dadurch werden die Änderungen auf die ausgewählte Brücke angewendet.

Zusätzliche Informationen

Brücken sind Flächenlayer im Modell-Explorer, und Informationen über sie werden in der Eigenschaftenpalette angezeigt. Informationen wie die Anzahl der hinzugefügten Brücken, Gesamtlänge der hinzugefügten Brücken und Details zu einzelnen Brücken im Modell werden im Manager für Vorschläge im Abschnitt Brücken angezeigt.

Weitere Informationen erhalten Sie in der Videowiedergabeliste zu Bridge Design.
