Sie können den Radius aus einem Bereich von Werten auswählen oder die Bogenpunkte der Tangente oder die Mittelpunkt-Manipulatoren ziehen.
So wählen Sie den Radius aus einem Bereich von Werten
- Klicken Sie auf
Bearbeiten.
- Wählen Sie die Straße aus.

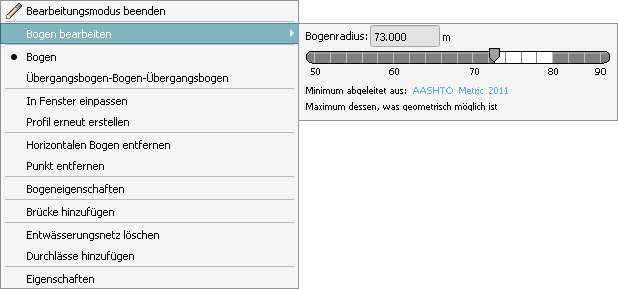

- Klicken Sie mit der rechten Maustaste auf den Bogen, den Sie ändern möchten. Markieren Sie Bogen bearbeiten.
- Ändern Sie den Radius auf eine der folgenden Arten:
- Ziehen Sie den Schieberegler auf den gewünschten Radius.
- Geben Sie einen Wert in das Feld Bogenradius ein.
Anmerkung: Die Radiuswerte, die geometrisch für die Bogengruppe möglich sind, werden auf dem Kontinuum angezeigt. Wenn ein Wert außerhalb des lösbaren Werts eingegeben wird, erscheint eine Warnung.
So ziehen Sie die Bogenmanipulatoren zum Anpassen des Radius
- Klicken Sie auf Bearbeiten.
- Wählen Sie die Straße aus.
- Ziehen Sie einen dieser Manipulatoren wie abgebildet, um den Bogenradius zu ändern.
Stattdessen können Sie auch einen Radiuswert im Werkzeugkasten eingeben.
Anmerkung: Die Bogenmanipulatoren sind bei Übergangsbogen-Bogen-Übergangsbogen-Gruppen nicht verfügbar.
