Mit dieser nächsten Operation wird ein externes Gewinde (M20x2.5) am vorderen Teil des Achsschenkels erzeugt. Verwenden Sie die Strategie Gewinde, um den Werkzeugweg für die Gewindebohroperation zu erzeugen.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte CAM
Gruppe Drehen
Gewinde
.
Registerkarte Werkzeug + Informationen
- Klicken Sie auf der Registerkarte Werkzeug + Informationen auf
. - Klicken Sie auf die Schaltfläche
, um ein neues Werkzeug für die Gewindebohroperation hinzuzufügen. - Wählen Sie auf der Registerkarte Einfügen im Dropdown-Menü Typ die Option Gewinde aus. Wählen Sie anschließend im Dropdown-Menü Form die Option Dreieckiges ISO-Vollprofil aus. Stellen Sie die Gewindesteigung auf 2.5 mm (M20x2.5) ein. Behalten Sie die Vorgabewerte der übrigen Einstellungen bei.
- Wählen Sie auf der Registerkarte Halter im Dropdown-Menü Stil den Halter Gerades Gewinde mit den Vorgabewerten aus.
- Klicken Sie auf die Schaltfläche
, um Ihr neues Werkzeug zu erstellen. - Klicken Sie auf
, um das Dialogfeld Werkzeugbibliothek zu schließen.
Registerkarte Geometrie
- Klicken Sie auf die Registerkarte Geometrie.
- Klicken Sie auf die Schaltfläche Gewindeflächen, und wählen Sie die Fläche des Bauteils aus (siehe unten), mit der die Gewindebohroperation ausgeführt werden soll.

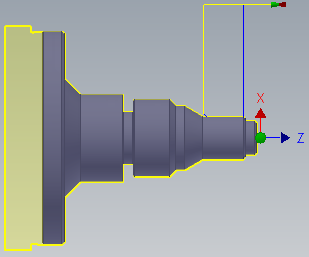

Die ausgewählte Gewindefläche
Da sich die Gewinde nicht auf die gesamte ausgewählte Fläche erstrecken, muss eine Begrenzung für die Operation definiert werden.
- Aktivieren Sie die Gruppe Begrenzung.
- Ändern Sie den Rohteilversatz Vorderseite in 0 mm.
- Ändern Sie den Wert Rückseite Rohteilversatz in -2 mm.
Registerkarte Strategieeinstellungen
- Klicken Sie auf die Registerkarte Strategieeinstellungen.
- Wählen Sie im Dropdown-Menü Gewindeausrichtung die Option Rechtsgewinde.
- Ändern Sie die Gewindetiefe in 2 mm.
- Ändern Sie die Gewindesteigung in 2.5 mm.
- Da das Gewinde nicht in einer Nut endet, stellen Sie sicher, dass das Kontrollkästchen Gewindeende ausblenden aktiviert ist, damit das Gewinde am Ende ausgeblendet wird.
- Ändern Sie die Anzahl der Tiefenzustellungen in 8.
Starten der Berechnung
- Klicken Sie unten im Dialogfeld Operation auf , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.
Der Werkzeugweg wird nun berechnet, und im Grafikfenster wird eine Vorschau angezeigt.
Fahren Sie fort mit dem Abschneiden des Bauteils...
