Erstellen von einem Drehen-Setup

Beginnen Sie das Drehen-Lernprogramm mit der Einrichtung allgemeiner Setup-Parameter.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte CAM Gruppe Neuer Job Setup , .

Das Operations-Dialogfeld Setup wird mit aktiver Registerkarte Setup angezeigt.

Registerkarte Setup

1. Wählen Sie in der Gruppe Setup im Dropdown-Menü Operationstyp die Option Drehen oder Drehfräsen aus.
2. Wählen Sie in der Gruppe Arbeitskoordinatensystem (WKS) im Dropdown-Menü Ursprung die Option Rohteil Vorderseite aus.

Registerkarte Rohteil

1. Klicken Sie oben im Dialogfeld Operation auf die Registerkarte Rohteil.

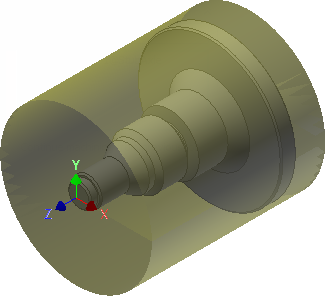

2. Wählen Sie im Dropdown-Menü Modus die Option Zylinder mit fester Größe aus.
3. Ändern Sie den Durchmesser in 105 mm.
4. Ändern Sie die Länge in 120 mm.
5. Wählen Sie im Dropdown-Menü Modellposition die Option Versatz von vorne. aus
6. Ändern Sie den Versatz in 2 mm.
7. Ändern Sie den Wert im Feld Aufrunden auf nächste(n/s) in 0.1 mm.
8. Klicken Sie auf die Schaltfläche , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um Setup zu beenden und das Dialogfeld Operation zu schließen.

Fahren Sie fort mit dem Planfräsen zylindrischer Rohteile...
