Bearbeiten flacher Bereiche mittels HSC-Kontur

Erstellen Sie als Nächstes einen konstanten HSC-Kontur-Werkzeugweg auf den flachen Bereichen des Schraublochs.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte CAM Gruppe 3D-Fräsen HSC-Kontur .

Registerkarte Werkzeug + Informationen

Das vorherige Werkzeug #20 - Ø10 mm ball sollte immer noch ausgewählt sein. Lassen Sie alle anderen Einstellungen auf dieser Registerkarte unverändert.

Registerkarte Geometrie

Bei dieser Operation soll die Bearbeitung auf flache Bereiche begrenzt werden. Dies kann durch Begrenzen des Neigungsbereichs erreicht werden.

1. Klicken Sie auf die Registerkarte Geometrie.
2. Aktivieren Sie das Kontrollkästchen Neigung.
3. Ändern Sie den Wert für Von Neigungswinkel auf 0 Grad.
4. Ändern Sie den Wert für Bis Neigungswinkel auf 65 Grad.
Anmerkung: Durch die Bearbeitung von 0 Grad (horizontal) bis 65 Grad von horizontal wird sichergestellt, dass es kein überschüssiges Material in der Übergangszone zwischen dieser Operation und der vorherigen Operation an steilen Bereichen gibt und dass das Werkzeug in Bereichen beginnt, die bereits bearbeitet wurden.

Der festgelegte Neigungswinkel schließt auch die flache Fläche an der Basis des Bauteils ein, aber diese wird später mit null Aufmaß mittels einer horizontalen Schlichtstrategie bearbeitet.

Um die Bearbeitung der flachen Basis des Bauteils zu vermeiden, kann sie als zu vermeidende Fläche ausgewählt werden. Weitere Informationen finden Sie im Inventor HSM-Hilfethema Info über das Vermeiden von Flächen.

5. Aktivieren Sie das Kontrollkästchen Flächen nicht bearbeiten/bearbeiten.

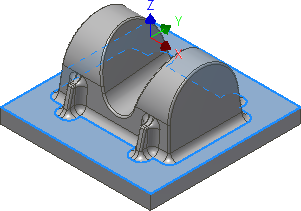

6. Aktivieren Sie die Schaltfläche Flächen vermeiden/berühren, und wählen Sie die flache Fläche an der Basis des Bauteils aus:





Registerkarte Strategieeinstellungen

1. Klicken Sie auf die Registerkarte Strategieeinstellungen.
2. Legen Sie den Wert für Toleranz auf 0,02 mm fest.
3. Legen Sie den Wert für Querzustellung auf 1 mm fest.
4. Aktivieren Sie das Kontrollkästchen Aufmaß. Verwenden Sie erneut die Vorgabewerte von 0,1 mm.

Starten der Berechnung

1. Klicken Sie unten im Dialogfeld Operation auf , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.

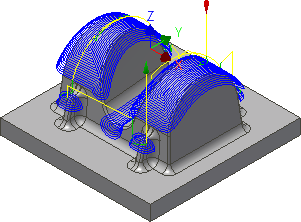

Der Werkzeugweg wird nun berechnet, und im Grafikfenster wird eine Vorschau angezeigt.

Fahren Sie fort mit dem Verwenden einer HSC-Kontur für eine Schlichtoperation...
