Als Nächstes bearbeiten Sie das Profil des Bauteils, um das meiste überschüssige Material zu entfernen. Hierzu verwenden Sie die Strategie Profil mit demselben Werkzeug, das Sie für die vorherige Operation benutzt haben.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte CAM
Gruppe Drehen
Profil
.
Registerkarte Werkzeug + Informationen
- Klicken Sie auf der Registerkarte Werkzeug + Informationen auf
. - Das vorherige Werkzeug #1 - CNMT09T308 sollte immer noch ausgewählt sein.
- Aktivieren Sie das Kontrollkästchen Nuten zulassen.
Registerkarte Geometrie
Es ist erforderlich, etwas weiter als bis zur Rückseite des Bauteils zu bearbeiten, um den Abschneidebereich und die Rundung zu Säubern. Es muss eine Begrenzung definiert werden, um die Operation über die Bauteilgrenzen auszudehnen.
- Klicken Sie auf die Registerkarte Geometrie.
- Aktivieren Sie die Gruppe Begrenzung.
- Ändern Sie den Rückseite Rohteilversatz in 5 mm.
Registerkarte Strategieeinstellungen
- Klicken Sie auf die Registerkarte Strategieeinstellungen.
- Aktivieren Sie das Kontrollkästchen Schlichtdurchgänge.
- Aktivieren Sie die Gruppe Schruppdurchgänge.
- Ändern Sie die Maximale Schrupp-Tiefenzustellung in 2 mm.
Starten der Berechnung
- Klicken Sie unten im Dialogfeld Operation auf
, oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.

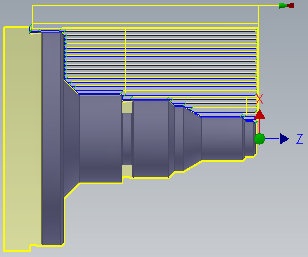

Der Werkzeugweg wird nun berechnet, und im Grafikfenster wird eine Vorschau angezeigt.
Fahren Sie fort mit dem Bearbeiten einer Nut...
