Säubern Sie als Nächstes die Basisflächen dort, wo sie perfekt horizontal sind.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte CAM
Gruppe 3D-Fräsen
Horizontal/3D-Planen
.
Registerkarte Werkzeug + Informationen
- Klicken Sie auf der Registerkarte Werkzeug + Informationen auf die Schaltfläche
. - Wählen Sie aus der Bibliothek Tutorial4 das Werkzeug #13 - Ø6 R1 mm bullnose aus.
- Klicken Sie auf
, um das Dialogfeld Werkzeugbibliothek zu schließen.
Registerkarte Höheneinstellungen
Vorgabemäßig erfolgt bei der horizontalen Schlichtstrategie die Bearbeitung auch über die Oberseite des Bauteils und die kleinen ebenen Bereiche auf den Erhebungen des Bauteils. Da bei dieser Operation nur die untere ebene Fläche von Interesse ist, kann der zu bearbeitende Tiefenbereich eingegrenzt werden.
- Klicken Sie auf die Registerkarte Höheneinstellungen.
- Wählen Sie im Dropdown-Menü Oberkante/Anfangshöhe der Bearbeitung die Option Von Auswahl aus.
- Wählen Sie als Oberkantenreferenz einen der Scheitelpunkte über der unteren Rundung aus, wie unten dargestellt.
Registerkarte Strategieeinstellungen
- Klicken Sie auf die Registerkarte Strategieeinstellungen.
- Legen Sie den Wert für Toleranz auf 0,02 mm fest.
- Legen Sie den Wert für Glättungsabweichung auf 1 mm fest.
- Aktivieren Sie das Kontrollkästchen Aufmaß. Bei dieser Operation erfolgt die Bearbeitung bis hinunter zur endgültigen Form des Bauteils, ohne jegliches Aufmaß.
- Legen Sie den Wert für Radiales Rohteil-Aufmaß auf 0 mm fest.
- Legen Sie den Wert für Axiales Rohteil-Aufmaß auf 0 mm fest (dieser Wert sollte automatisch aktualisiert werden).
Starten der Berechnung
- Klicken Sie unten im Dialogfeld Operation auf
, oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.

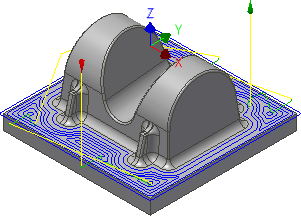

Der Werkzeugweg wird nun berechnet, und im Grafikfenster wird eine Vorschau angezeigt.
Fahren Sie fort mit dem Bearbeiten von Rundungen mit Hohlkehle...
