Benutzerdefinierte Positionsnummern in Positionsnummernstilen
In einem Positionsnummernstil können Sie ein Skizzensymbol als vorgegebene Form für Positionsnummern verwenden. Aktivieren Sie hierzu im Positionsnummernstil die Schaltfläche Benutzerdefiniertes Symbol, und wählen Sie ein Symbol aus der Liste aus.
Option An Kante ausrichten
Für die Ausrichtung von Positionsnummern steht die neue Option An Kante ausrichten zur Verfügung. Für die Angabe der Ausrichtungsrichtung der Positionsnummern können Sie jede lineare Kante auf dem Zeichnungsblatt auswählen.
Fensterauswahl für ausgerichtete Positionsnummern
Jede Fensterauswahl mit Positionsnummern ist gültig, d. h. im Kontextmenü werden die entsprechenden Ausrichtungsbefehle angezeigt. Nach der Auswahl eines Ausrichtungsbefehls werden Objekte, die nicht ausgerichtet werden können, automatisch aus dem Auswahlsatz entfernt.
Korrigierte geteilte Positionsnummern
Wenn Sie eine geteilte Positionsnummer einfügen, wird die mittlere Linie mit dem Kreis verbunden.
Von migrierten Positionsnummern wird der neue Typ nicht automatisch übernommen. Bearbeiten Sie eine ältere Positionsnummer, um die Darstellung zu aktualisieren.

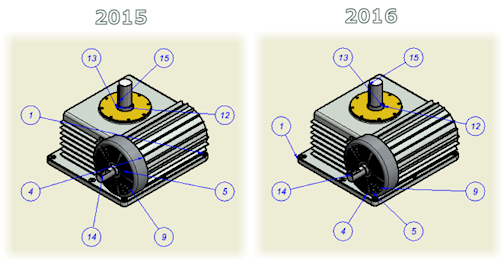

Verbesserungen am Befehl Automatische Positionsnummer
Die Platzierung automatischer Positionsnummern wurde verbessert, um deren Anfangspunkte sowie die Position und Länge ihrer Führungslinien zu optimieren.
