Modellausrichtung in Erstansichten
Benutzerdefinierte Ansichtsausrichtung

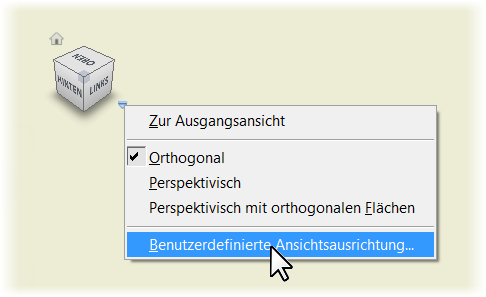

Klicken Sie mit der rechten Maustaste auf den ViewCube, und wählen Sie Benutzerdefinierte Ansichtsausrichtung, um die benutzerdefinierte Ansichtsumgebung aufzurufen. Geben Sie dann die Ausrichtung der benutzerdefinierten Ansicht an.
Orthogonale und perspektivische Projektion

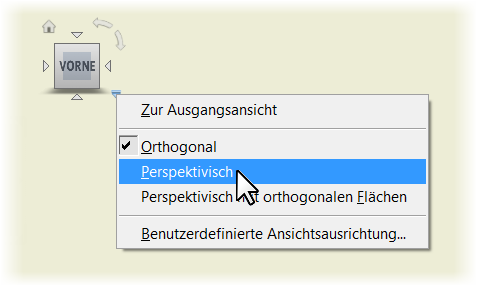

Vorgabemäßig wird zum Erstellen von Zeichnungsansichten die parallele Projektion verwendet. Wenn Sie die perspektivische Projektion verwenden möchten, klicken Sie beim Erstellen einer Erstansicht oder beim Bearbeiten einer Erstansicht oder einer unabhängigen parallelen Ansicht mit der rechten Maustaste auf den Ansichtswürfel und wählen Perspektive.
Gespeicherte Kurzaufnahme für Präsentationsansichten

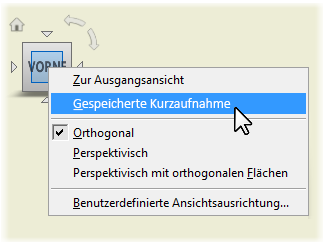

Bei Zeichnungsansichten, die auf einer Präsentationsansicht des Modells basieren, können Sie auf in der Präsentationsdatei (.ipn) gespeicherte Kameraeinstellungen zugreifen und diese anwenden. Klicken Sie mit der rechten Maustaste auf den Ansichtswürfel, und wählen Sie Gespeicherte Kurzaufnahme.

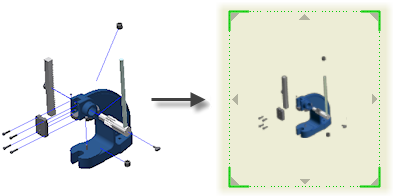

Die Modellausrichtung in der Zeichnungsansicht ändert sich entsprechend der in der Präsentationsansicht gespeicherten Ausrichtung.
Temporäre Position der Erstansicht
Wenn Sie den Befehl Erstansicht starten und das Modell angeben, wird die Erstansicht auf dem Zeichnungsblatt in einer temporären Position platziert. Bewegen Sie den Cursor über die Erstansicht, um den Verschiebungsmanipulator anzuzeigen. Ziehen Sie dann die Erstansicht an die gewünschte Position.

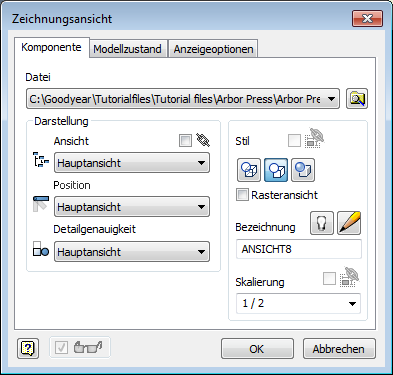

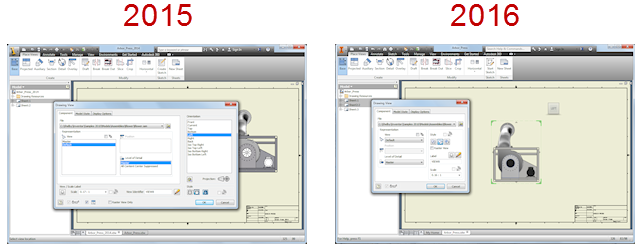

Überarbeitetes Dialogfeld Zeichnungsansicht
Das Dialogfeld Zeichnungsansicht wird optimiert, um neue Arbeitsabläufe mit direkter Interaktion im Grafikfenster zu unterstützen.
Die Größe des Dialogfelds wird verringert:
Einige Dialogfeldoptionen werden verschoben, geändert oder entfernt:
Registerkarte Komponente
- Steuerelemente für Stil, die Option Rasteransicht sowie Steuerelemente für Beschriftung und Maßstab werden aus dem Basisbereich des Dialogfelds auf die Registerkarte Komponente verschoben.
- Die Option Parallele Ansicht wird entfernt, und die Erstellung von parallelen Ansichten wird nun direkt im Grafikfenster gesteuert.
- Die Steuerelemente für Ansichts-, Positions- und Detailgenauigkeitsdarstellung werden von Listenfeldern in Dropdown-Listen geändert.

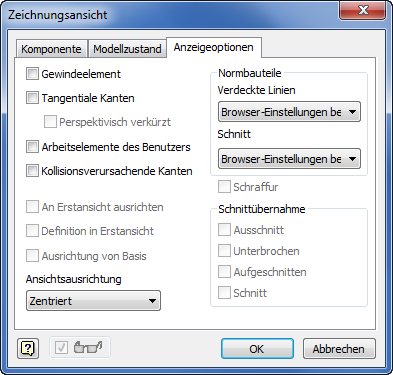

Registerkarte Anzeigeoptionen
- Die am häufigsten verwendeten Steuerelemente werden oben angeordnet.
- Die Option Alle Modellbemaßungen ist nur für Bauteilmodelle sichtbar. Bei anderen Typen von referenzierten Dateien wird die Option ausgeblendet und durch die Option Kollisionsverursachende Kanten ersetzt.
- Die Option Pfade anzeigen wird auf die Registerkarte Komponenten
Bereich Präsentationen verschoben.
Registerkarte Modellzustand
- Steuerelemente für Schweißkonstruktion werden von der Registerkarte Anzeigeoptionen auf die Registerkarte Modellzustand verschoben, sodass sie zusammen mit den anderen spezifischen Optionen für Schweißkonstruktion angeordnet sind.
Parallele Ansichten
Verwenden Sie die Werkzeuge zur direkten Interaktion, um mehrere projizierte Ansichten mit dem Befehl Erstansicht zu erstellen und projizierte Ansichten in der Zeichnung zu platzieren.
Klicken Sie zum Erstellen einer orthogonalen oder isometrischen parallelen Ansicht auf ein dreieckiges Symbol am Rand der Erstansicht. Die parallele Ansicht wird an einer vorgegebenen Position platziert.
Um eine parallele Ansicht an einer bestimmten Position auf dem Blatt hinzuzufügen, ziehen Sie den virtuellen Rahmen der parallelen Ansicht an die gewünschte Position. Klicken Sie anschließend, um die Ansicht zu erstellen.
Um eine parallele Ansicht zu verschieben, ziehen Sie die Ansicht an die gewünschte Position.
Um eine parallele Ansicht zu entfernen, klicken Sie auf das X.
Maßstab der Zeichnungsansicht

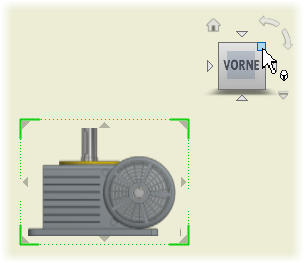

Wenn Sie eine Erstansicht und parallele Ansichten erstellen, wird ein temporärer Skalierwert verwendet, um die Modellansicht an das Blatt anzupassen. Ziehen Sie eine Ecke der Erstansicht, um den Ansichtsmaßstab direkt im Grafikfenster zu ändern.
Vorgabemäßig wird die Ansichtsgröße innerhalb des im aktuellen Normstil vordefinierten Maßstabsbereichs auf die voreingestellten Skalierwerte festgelegt. Halten Sie die STRG-Taste gedrückt, um freies Ziehen zu ermöglichen, und legen Sie einen beliebigen Ansichtsmaßstab fest.
Bearbeiten von Erstansichten und isometrischen parallelen Ansichten
Wenn Sie eine Erstansicht oder eine isometrische parallele Ansicht bearbeiten, sind Werkzeuge zur direkten Bearbeitung verfügbar.
Verwenden Sie den ViewCube, um die neue Ausrichtung und den Typ der Projektion für die Ansicht anzugeben. Ziehen Sie eine Ecke der Ansicht, um den Maßstab zu ändern.
