Verbesserungen bei Symbolen und Symbolstilen

Bearbeitung per Doppelklick für Symbole

Die Bearbeitung per Doppelklick wird nun für weitere Symboltypen unterstützt:
  • Symbole für Oberflächenbeschaffenheit
  • Symbole für Form- und Lagetoleranzen
  • Schweißsymbole

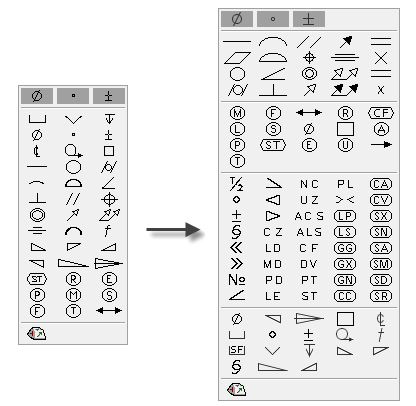

Symbolliste für Zeichnungskommentare erweitert

Der durch die Symbolschaltfläche aufgerufenen Liste wurden neue grafische Symbole hinzugefügt. Diese können in verschiedene Typen von Zeichnungskommentaren eingefügt werden.

Die Symbolliste ist in sechs Segmente unterteilt: Häufig verwendete Symbole, Geometrische Eigenschaften, Materialabtrennung, Zusätzliche Symbole, Allgemeine Symbole und Zeichentabelle.

Anmerkung: Der aktive Stil für Form- und Lagetoleranzen bestimmt die Liste der Symbole, die in Zeichnungskommentaren verfügbar sind.

Weitere Informationen

Stile für Oberflächenbeschaffenheitssymbole

Die Stile für Oberflächenbeschaffenheitssymbole wurden aktualisiert und bieten nun Symbolformate für eine Reihe von Zeichnungsnormen. Bei der Definition eines Oberflächenbeschaffenheitsstils wählen Sie im Stil- und Normen-Editor die gewünschte Norm aus der Normreferenz aus.

Daraufhin wird in der Gruppe Oberflächenbeschaffenheit - Stil im Feld Anforderungen eine Vorschau des zur ausgewählten Norm gehörigen Oberflächenbeschaffenheitssymbols angezeigt. Beispiele für die Symbollayouts (DIN ISO 1302 - 1992, DIN EN ISO 1302 - 2002 und JIS B 0031 - 2003) sehen Sie in den folgenden Abbildungen:

Anmerkung: In Zeichnungen, die in einer früheren Version von Autodesk Inventor erstellt wurden, bleibt die Darstellung der Oberflächenbeschaffenheitssymbole erhalten. Sollen auf die Oberflächenbeschaffenheitssymbole die neuen Layouts angewendet werden, müssen Sie für den Oberflächenbeschaffenheitsstil die Normreferenz ändern.

Weitere Informationen

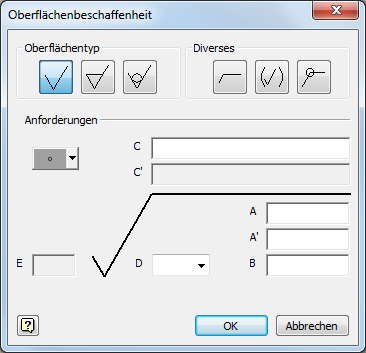

Verbesserungen an den Symbolen für die Oberflächenbeschaffenheit

Am Dialogfeld Oberflächenbeschaffenheit wurden folgende Verbesserungen vorgenommen:

Symbollayout

Für die Anforderungsfelder stehen verschiedene Layouts zur Verfügung. Das Layout im Dialogfeld Oberflächenbeschaffenheit entspricht der aktuellen Zeichnungsnorm.

Verbesserte QuickInfos

Eine QuickInfo zeigt für jedes Anforderungsfeld eine detaillierte Beschreibung an.

Symbol einfügen

Mit der Schaltfläche Symbol einfügen können Sie den Anforderungsfeldern grafische Symbole hinzufügen.

Weitere Informationen

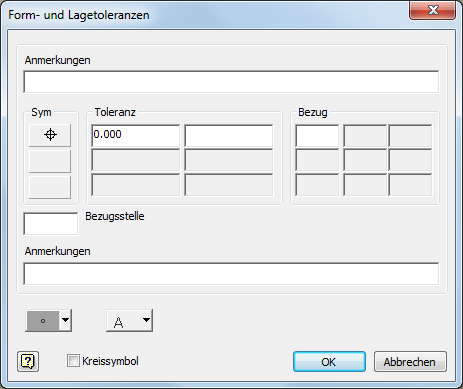

Verbesserungen an Form- und Lagetoleranzen

Am Dialogfeld Form- und Lagetoleranzen wurden folgende Verbesserungen vorgenommen:

Feld für Anmerkungen oben

Ein neues Bearbeitungsfeld zum Hinzufügen von Anmerkungen oben auf Form- und Lagetoleranzsymbolen ist verfügbar.

Symbol einfügen

Mit der Schaltfläche Symbol einfügen können Sie den Bearbeitungsfeldern grafische Symbole hinzufügen.

Buchstaben einfügen

Mit der Schaltfläche Buchstaben einfügen können Sie den Bearbeitungsfeldern einen Buchstaben hinzufügen. Die Liste Buchstaben einfügen ersetzt die aus dem bisherigen Dialogfeld gewohnten Schaltflächen mit den Einzelbuchstaben.

Weitere Informationen

Zusammengeführtes Format für Bohrungsinfos mit Zweitbemaßungen

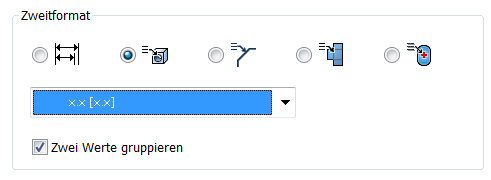

Mit der neuen Option Zwei Werte gruppieren kann sichergestellt werden, dass Zweitbemaßungen in Bohrungsinfos nebeneinander platziert werden. Die Option befindet sich unter Stil- und Normen-Editor Bemaßungsstil Registerkarte Alternative Einheiten und ist vorgabemäßig aktiviert.

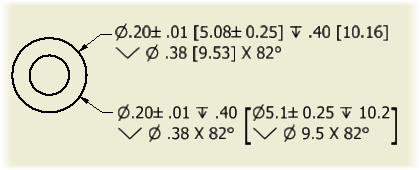

Die folgende Abbildung zeigt die beiden derzeit verfügbaren Formate für Bohrungsinfos mit Zweitbemaßungen. Für die obere Bohrungsinfo ist die Option Zwei Werte gruppieren aktiviert, für die untere Bohrungsinfo ist sie deaktiviert.

Weitere Informationen

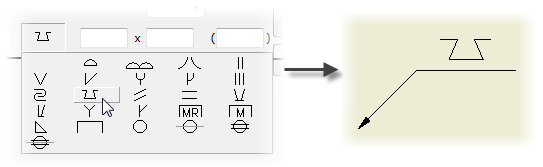

Schweißsymbol für Pressverbindungen

Der Liste der grafischen Schweißsymbole wurde ein Symbol für Pressverbindungen hinzugefügt.

Tipp: Um das Symbol in der Zeichnung bereitzustellen, müssen Sie es im aktuellen Schweißsymbolstil in der Liste Symbolfilter auswählen.
