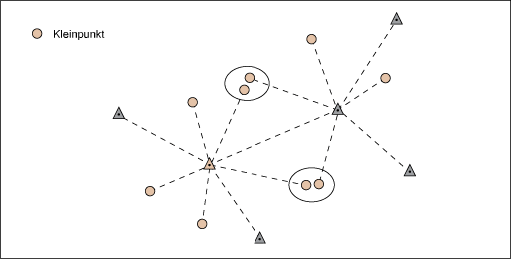

Im fünften Berechnungsschritt ermitteln Sie die Punkte, die mehrfach vermessen wurden. Die Näherung im vorherigen Berechnungsschritt führt zu Koordinaten für jeden Punkt. In der Regel sind die Koordinaten für identische Punkte etwas unterschiedlich.
Bei der Ausgleichung müssen identische Punkte zusammengeführt und als unbekannt integriert werden.
Die Funktion zum Ermitteln identischer Punkte erkennt identische Punkte nach Punktkennung, Feldcode und Lage gemäß der Feldcodeliste. Bei Punkten, die die Toleranz überschreiten, werden Sie zur manuellen Analyse der Suchergebnisse aufgefordert.
Liegen z. B. zwei verschiedene Feldcodes innerhalb der Toleranz, behalten Sie beide Punkte bei, wenn diese für zwei verschiedene Objekte der realen Welt stehen. Beide Punkte werden dann in die Ausgleichungsberechnung aufgenommen.
So ermitteln Sie identische Punkte
- Klicken Sie in Schritt 5, Ermitteln identischer Punkte, auf Suchen.
- Die identischen Punkte werden zusammengeführt In den folgenden Fällen müssen Sie jedoch entscheiden, wie es weitergehen soll.
- Zwei Punkte scheinen identisch zu sein, weisen jedoch unterschiedliche Feldcodes auf. Weitere Informationen finden Sie unter Unterschiedlicher Feldcode
- Zwei Punkte scheinen identisch zu sein, liegen jedoch nicht innerhalb der Toleranz. Siehe Kritischer identischer Punkt.
- Klicken Sie nach Abschluss der Suche auf die Verknüpfung Koordinaten anzeigen, um das Suchergebnis zu analysieren. Im Dialogfeld Koordinaten werden auf der Registerkarte Lage – Neuer Punkt die neuen Punkte angezeigt, die im nächsten Schritt in der Ausgleichungsberechnung ermittelt werden.
So definieren oder prüfen Sie die Suchregeln für identische Punkte
- Klicken Sie in Schritt 5, Ermitteln identischer Punkte, unter Konfiguration auf die Liste zur Feldcodeverwaltung.
- Wählen Sie im Dialogfeld Feldcodeliste verwalten die Feldcodeliste.
- Klicken Sie unter Feldcode auf die Registerkarte Berechnung. Siehe auch Einstellungen zur Ermittlung identischer Punkte.
Sind die Ergebnisse in Ordnung, klicken Sie auf Weiter, um mit Schritt 7, Ausgleichung berechnen, fortzufahren.
Nach Abschluss von Schritt 5, Ermitteln identischer Punkte, können Sie die vorhandenen Festpunkte (Fixpunkte) als unbekannt integrieren. Siehe Bewegliche Punkte.
Schritt 6, Ermitteln vorhandener Punkte, ist nicht Teil des Standardablaufs. Klicken Sie explizit auf die Verknüpfung im Navigationsbereich, um diesen Schritt optional zu starten. In den globalen Einstellungen unter Standardeinstellungen für Berechnung können Sie Schritt 6 in den Standardablauf einfügen. Siehe Globale Vermessungseinstellungen.
Der Berechnungsschritt 5, Ermitteln identischer Punkte, unterstützt Sie bei der Erkennung von Messfehlern. Wenn Sie z. B. identische Punktkennungen für die Punkte verwenden, wird der Abstand FS zwischen zwei Punkten mit der gleichen Punktkennung ermittelt. Überschreitet der Abstand die Toleranz, werden die Punkte aufgelistet. Siehe auch Kritischer identischer Punkt.
