Punktwolken sind große Datensätze aus 3D-Punktdaten. LiDAR -Laserscanner für Luftaufnahmen (LiDAR = Light Detection and Ranging) sind die gängigsten Systeme zur Erfassung geografischer Punktwolkendaten.
Geografische LiDAR-Daten liegen meistens im LAS-Format (LiDAR Aerial Survey) bzw. im ASCII-Format (.xyz) vor. LAS ist ein von der American Society of Photogrammetry and Remote Sensing definiertes Standardformat, das ein System für die Punktklassifizierung beinhaltet. Verarbeitete LAS-Dateien können Punkte enthalten, die beispielsweise als kahler Erdboden, hohe oder niedrige Vegetation, Gebäude usw. klassifiziert sind.

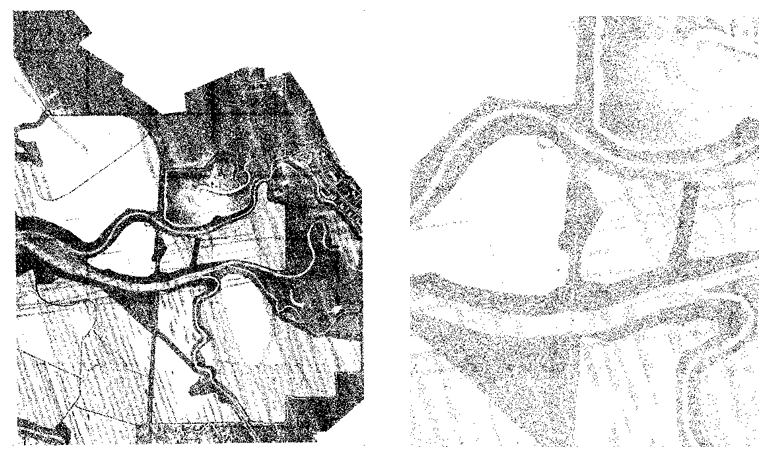

Vergrößern Sie die Punktwolke, um die Verteilung der einzelnen Punkte anzuzeigen.
AutoCAD Map 3D 2016 enthält Funktionen zum Arbeiten mit Punktwolkendaten. Sie können äußerst präzise digitale Höhenmodelle (DEMs) anhand von Punktwolkendaten erstellen. Da Datensätze für Punktwolken so groß sind (und normalerweise Millionen, wenn nicht gar Milliarden von Punkten enthalten), muss AutoCAD Map 3D zunächst einen indizierten Punktwolken-Datenspeicher erstellen, bevor effizient mit den Daten gearbeitet werden kann. Nachdem die Daten indiziert wurden, wird die Punktwolke von AutoCAD Map 3D als AutoCAD-Zeichnungsobjekt (ACDB-Objekt) in die Karte eingefügt und der Darstellungsverwaltung wird ein Punktwolkenlayer hinzugefügt. Sie können die indizierten Punktwolkendaten anhand der Klassifizierung, der Höhe, der Intensität oder der Position in der Karte filtern. In der Darstellungsverwaltung können Sie zudem die Punktwolkendaten gruppieren und ihnen Stile zuweisen. Zum Erstellen einer rasterbasierten Fläche anhand der Punktwolkendaten verwenden Sie den Flächen-Manager .
