Mit 2D-Ermittlungen können Sie Linien, Flächen und die Anzahl von Elementen auf einem 2D-Plan messen. Anstatt manuelle Berechnungen mit Bleistift und Papier auszuführen, können Sie die Geometrie markieren und präzise Berechnungen anstellen. Die Geometrie wird automatisch ermittelt, wie bei den 3D-Ermittlungen in Ihrer Quantifizierungsarbeitsmappe.
2D-Ermittlung unterstützt native und gescannte DWF-Dateien und nicht native DWF-Dateien wie PDF. Weitere Informationen finden Sie unter Unterstützte Dateitypen.

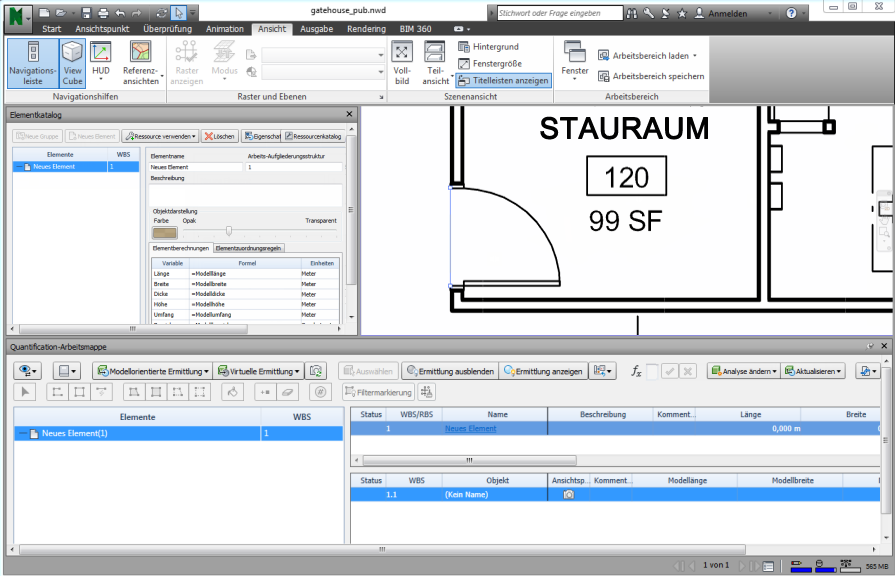

Arbeitsablauf der 2D-Ermittlung
- Wählen oder erstellen Sie ein Element im Elementkatalog.
- Öffnen Sie den 2D-Plan, den Sie verwenden möchten. Falls das Projekt mehrere Pläne bzw. Modelle enthält, wählen Sie mithilfe des Projektbrowsers einen 2D-Plan aus.
- Wählen Sie ein Markierungswerkzeug aus dem Werkzeugkasten 2D-Ermittlung aus.
- Zeichnen Sie eine Markierung auf den Plan.
- Die Ermittlungsergebnisse werden in der Quantifizierungsarbeitsmappe angezeigt.
