Ändern der Darstellung von Stäben in Bewehrungsgruppen

Geben Sie an, wie Bewehrungsgruppen in Ansichten angezeigt werden sollen. Schemata für die Darstellung von Bewehrungsstäben vereinfachen die Ansicht, wobei die Grundfläche, in der die Bewehrungsgruppe platziert wird, leicht erkennbar bleibt.

  1. Wählen Sie die Bewehrungsgruppe aus.
  2. Klicken Sie auf der Registerkarte Ändern | Bewehrung Gruppe Darstellung auf eines der folgenden Darstellungsschemata für Bewehrungsstäbe.
    (Alle anzeigen)
    (Erste und letzte anzeigen)
    (Mittlere anzeigen)
  3. (Optional) Klicken Sie auf Registerkarte Ändern | Bewehrung Gruppe Darstellung (Auswählen), um einzelne, für die Bewehrungsgruppe repräsentative Stäbe auszuwählen.

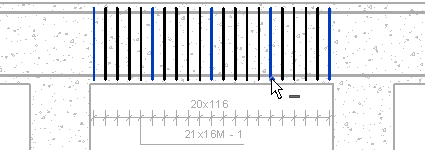

    Im Zeichenbereich wird ausgewählte Bewehrung (hervorgehoben) in der Bewehrungsgruppe angezeigt, nicht ausgewählte Bewehrung wird ausgeblendet. Um die gesamte Bewehrung in einer Gruppe auszuwählen, klicken Sie auf Registerkarte Ändern | Anzuzeigende Bewehrungen in Bewehrungssatz auswählen Gruppe Bewehrungspräsentation bearbeiten (Alle auswählen).

    Um die gesamte Bewehrung in einer Gruppe auszublenden, klicken Sie auf Registerkarte Ändern | Anzuzeigende Bewehrungen in Bewehrungssatz auswählen Gruppe Bewehrungspräsentation bearbeiten (Keine auswählen).

    Durch Auswählen einzelner hervorgehobener Stäbe blenden Sie diese aus; nicht hervorgehobene Stäbe werden auf diese Weise eingeblendet.

    Klicken Sie auf (Fertig stellen), um die Änderungen an der Darstellung zu übernehmen, oder auf (Abbrechen), um die Auswahl zu verwerfen.

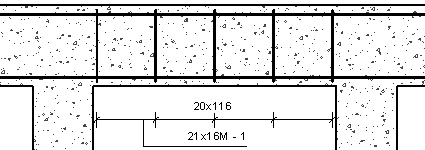

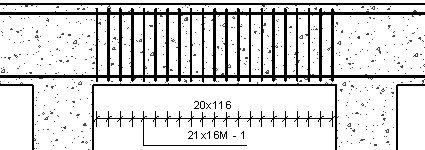

    Wenn Sie zuvor Mehrfachbewehrungs-Beschriftungen eingefügt haben, werden diese an die sichtbare Bewehrung in der Gruppe angepasst. Die folgenden Regeln gelten:
    • Für den ersten und letzten Stab in der Gruppe werden ohne Berücksichtigung ihrer Sichtbarkeit Maßhilfslinien angezeigt.
    • In allen anderen Fällen werden Maßhilfslinien nur für sichtbare Stäbe angezeigt.
    • Durch EQ-Formeln wird die Mehrfachbewehrungs-Beschriftung entsprechend angepasst.
