Sie können Untersichten mit anderen Elementen wie Wänden und Dächern verbinden. Wenn die Wand oder das Dach geändert oder verschoben wird, wird die Untersicht entsprechend angepasst.
Sie können auch Untersichten erstellen, die nicht mit anderen Elementen verbunden sind. Wenn Sie nicht assoziative Untersichten erstellen möchten, verwenden Sie im Skizziermodus den Befehl Linien.
Um eine geneigte Untersicht zu erstellen, zeichnen Sie einen Neigungspfeil, oder ändern Sie die Eigenschaften der Begrenzungslinie. Weitere Informationen erhalten Sie unter Geneigte Oberflächen.
Mit diesem Werkzeug erstellen Sie eine gesperrte Skizzenlinie.

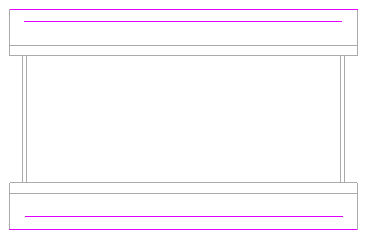

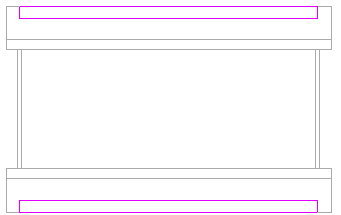

Mithilfe des Werkzeugs Dachkanten wählen ausgewähltes Dach

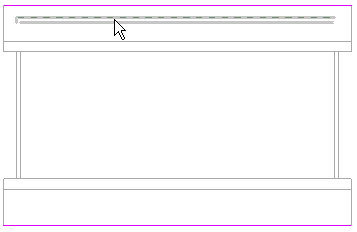

Für eine Dachuntersicht hervorgehobene Wand

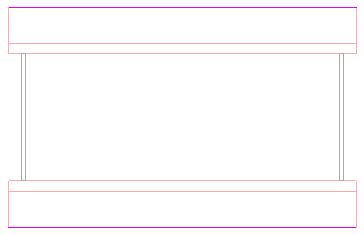

Skizzierlinien für Dachuntersicht nach Auswahl der Wände
Damit die Untersicht besser sichtbar ist, erstellen Sie eine Schnittansicht der Draufsicht, die die Verbindungsstelle zwischen Wand und Dach zeigt.
Dach, Untersicht und Wand in einer Schnittansicht
